Cách ghép nối các khâu và tiêu chuẩn đánh giá hệ thống điều khiển tự động

Tiếp nối việc tìm hiểu đặc tính của từng khâu động học đơn lẻ, bước tiếp theo là ghép nối chúng lại với nhau để tạo thành một hệ thống điều khiển tự động hoàn chỉnh. Việc kết nối này, cùng với các tiêu chuẩn đánh giá nghiêm ngặt, sẽ quyết định hệ thống hoạt động có hiệu quả hay không.

1. Các phương pháp ghép nối và mối liên hệ trong hệ thống

Trong một hệ thống tự động, các khâu có thể được ghép nối với nhau theo ba cách cơ bản: nối tiếp, song song và ghép nối hỗn hợp. Dòng tín hiệu truyền đi giữa các khâu này sẽ hình thành nên hai mối liên hệ chính:

Liên hệ thẳng: Tín hiệu được truyền theo một chiều duy nhất, đi từ đầu ra của khâu trước tiến thẳng đến đầu vào của khâu đứng ngay sau nó.

Liên hệ ngược: Tín hiệu từ đầu ra của một khâu được truyền vòng trở lại đầu vào của chính khâu đó hoặc truyền về các khâu đứng trước.

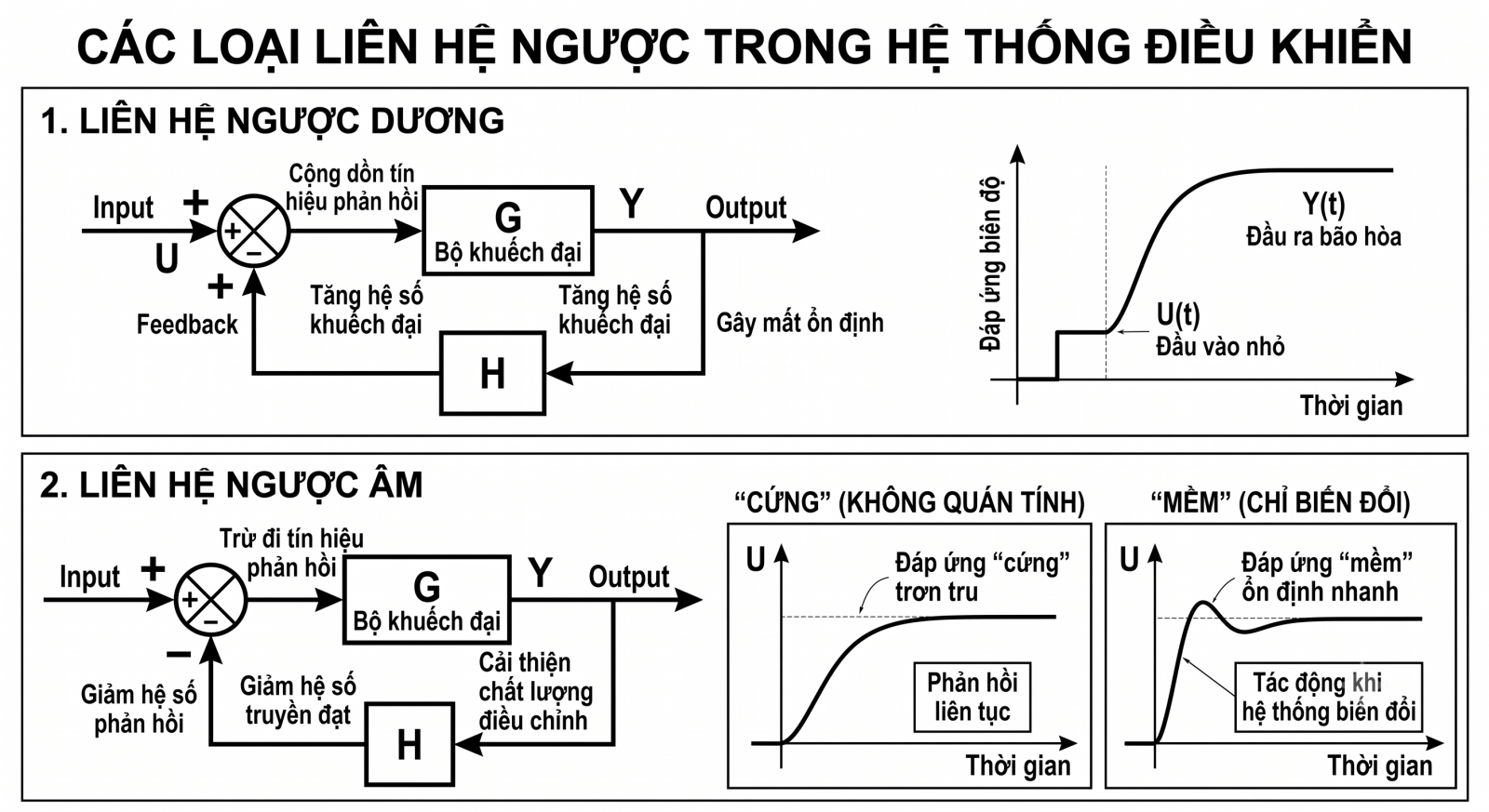

Mối liên hệ ngược đóng vai trò cực kỳ quan trọng trong việc kiểm soát sai số, được chia thành hai loại:

Liên hệ ngược dương: Tín hiệu dội về được cộng dồn với tín hiệu đầu vào, có tác dụng làm tăng hệ số khuếch đại của hệ thống.

Liên hệ ngược âm: Tín hiệu dội về bị trừ đi khỏi tín hiệu đầu vào. Tuy làm giảm hệ số truyền đạt, nhưng liên hệ ngược âm lại giúp cải thiện rất tốt chất lượng của quá trình điều chỉnh. Loại này còn được chia chi tiết thành liên hệ ngược "cứng" (không quán tính) và liên hệ ngược "mềm" (chỉ tác động trong lúc hệ thống đang biến đổi).

2. Độ ổn định, chất lượng và độ tin cậy của hệ thống

Để khẳng định một hệ thống tự động thiết kế ra có tốt hay không, các kỹ sư dựa vào ba tiêu chuẩn cốt lõi sau:

Độ ổn định của hệ thống

Độ ổn định là khả năng hệ thống tự động quay trở về (hoặc tiến gần về) trạng thái làm việc cân bằng ban đầu sau khi bị một tác động nhiễu bất ngờ từ bên ngoài làm xáo trộn. Một hệ thống chỉ được xem là ổn định khi quá trình tự điều chỉnh của nó là một quá trình "tắt dần" (dao động nhỏ dần rồi dừng hẳn). Để kiểm tra tiêu chuẩn này, người ta thường dùng các phương pháp tính toán đại số (như tiêu chuẩn Hurwitz) hoặc phương pháp biểu đồ tần số (biểu đồ Nyquist).

Các chỉ tiêu đánh giá chất lượng

Nếu hệ thống đã đạt tiêu chuẩn ổn định, người ta sẽ tiếp tục đánh giá chất lượng hoạt động của nó qua các thông số:

Thời gian điều chỉnh: Là khoảng thời gian từ lúc hệ thống bị xáo trộn cho đến khi ổn định lại hoàn toàn. Thời gian này càng ngắn, phản ứng của hệ thống càng tốt.

Độ quá điều chỉnh và độ dao động: Đo lường mức độ vọt lố của tín hiệu và số lần hệ thống bị dao động rung lắc trước khi dừng lại. Các chỉ số này càng nhỏ thì chất lượng chuyển tiếp càng cao.

Sai lệch ở trạng thái xác lập: Đo lường mức độ sai số khi máy móc đã đi vào hoạt động trơn tru. Độ sai lệch càng nhỏ chứng tỏ hệ thống điều khiển càng chính xác.

Độ tin cậy trong vận hành

Độ tin cậy là xác suất hệ thống làm việc hoàn hảo, không xảy ra hỏng hóc hay "từ chối làm việc" trong một khoảng thời gian thực tế. Để nâng cao độ tin cậy, phương pháp hiệu quả và phổ biến nhất là "dự phòng thiết bị". Người ta có thể lắp đặt dự phòng không đổi (thiết bị dự phòng chạy song song liên tục) hoặc dự phòng thay thế (thiết bị dự phòng chỉ khởi động khi phần tử chính bị hỏng) để đảm bảo toàn bộ dây chuyền không bao giờ bị tê liệt.
