Cấu trúc sơ đồ tự động hóa: Từ chuẩn bị dữ liệu đến thiết kế bản vẽ

Khi đã nắm rõ nguyên lý của từng thiết bị điều chỉnh, bước tiếp theo trong quá trình tự động hóa là kết nối chúng lại thành một bản vẽ kỹ thuật hoàn chỉnh. Chương 4 của tài liệu hướng dẫn chi tiết cách thức thiết lập một sơ đồ tự động hóa tiêu chuẩn cho các quá trình sản xuất.

1. Những số liệu tiên quyết trước khi thiết kế

Để thiết kế một sơ đồ tự động hóa chính xác và mang tính khả thi cao, người kỹ sư bắt buộc phải thu thập đầy đủ 5 nhóm thông tin sau đây:

Sơ đồ công nghệ: Nắm rõ quy trình sản xuất, kèm theo đặc tính của trang thiết bị và hiện trạng hệ thống đường ống của công trình.

Danh mục thông số: Xác định rõ các đại lượng cần kiểm tra và điều chỉnh, đi kèm với bản vẽ nhà xưởng sản xuất.

Yêu cầu vận hành: Đánh giá mức độ tự động hóa cần thiết và yêu cầu về độ tin cậy của hệ thống.

Đặc tính động học: Tổng hợp kết quả nghiên cứu về tính chất động học của đối tượng điều khiển theo từng kênh điều khiển riêng biệt.

Nguồn lực đầu tư: Cân đối khả năng tài chính của nhà đầu tư và các yêu cầu phát sinh khác để chọn lựa thiết bị phù hợp.

2. Phân loại và cách thể hiện sơ đồ tự động hóa

Để thuận tiện cho việc thi công và vận hành đồng bộ, các bản vẽ tự động hóa được quy định rất rõ ràng theo các hệ thống tài liệu thiết kế tiêu chuẩn (như TCVN). Dựa vào đặc tính năng lượng, sơ đồ được chia thành 4 dạng cơ bản: sơ đồ điện, sơ đồ thủy lực, sơ đồ khí nén và sơ đồ động học.

Bên cạnh đó, xét theo mục đích sử dụng chức năng, hệ thống tài liệu thiết kế chia thành 7 loại sơ đồ:

Sơ đồ cấu trúc: Xác định các phần chức năng chủ yếu và mối liên quan tổng thể giữa chúng.

Sơ đồ chức năng: Giải thích rõ ràng các quá trình diễn ra trong từng mạch chức năng cụ thể của thiết bị.

Sơ đồ nguyên lý (đầy đủ): Trình bày chi tiết tổ hợp các thành phần, mối liên hệ điện/cơ khí và nguyên lý làm việc của hệ thống.

Các loại sơ đồ phục vụ thi công khác bao gồm: Sơ đồ lắp ráp, sơ đồ mắc nối, sơ đồ chung và sơ đồ sắp đặt vị trí.

Mọi thiết bị đo lường (như nhiệt độ, áp suất, mức nước, lưu lượng) hay các thiết bị truyền động đều phải được biểu diễn bằng các ký hiệu hình học tiêu chuẩn để kỹ sư ở mọi công đoạn đều có thể đọc hiểu thống nhất.

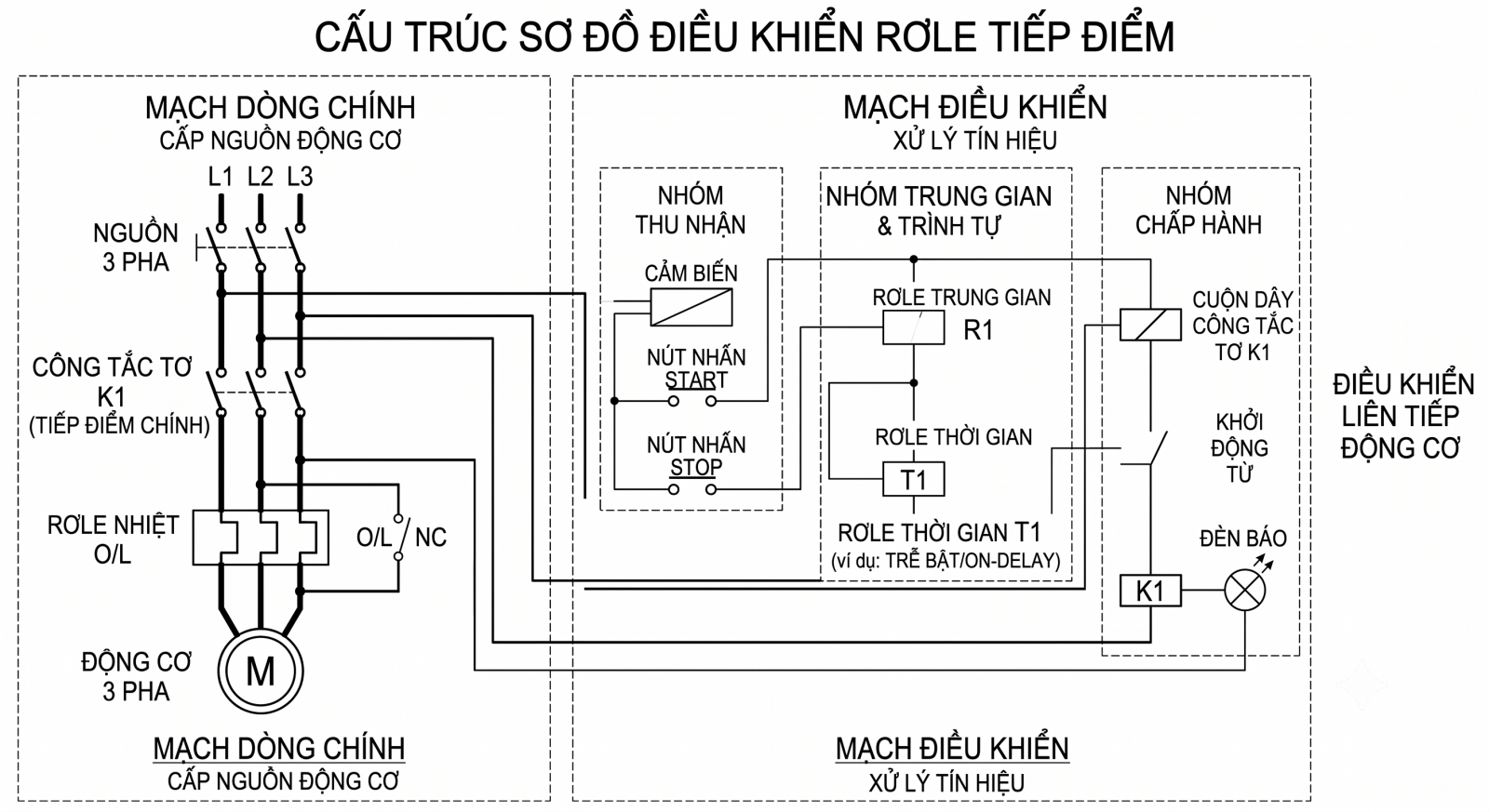

3. Cấu trúc sơ đồ tự động có rơle tiếp điểm

Trong công nghiệp cấp thoát nước, rất nhiều thao tác máy móc cần được thực hiện liên tiếp nhau và tuân thủ trình tự thời gian nghiêm ngặt. Để giải quyết bài toán này, người ta thường sử dụng sơ đồ rơle tiếp điểm, hoạt động dựa trên nguyên tắc "liên tiếp tác động của các phần tử riêng rẽ".

Về mặt chức năng, một sơ đồ rơle tiếp điểm được chia thành 3 nhóm cốt lõi:

Nhóm phần tử thu nhận: Gồm cảm biến, công tắc, nút bấm... làm nhiệm vụ nhận diện sự thay đổi từ đối tượng để tạo tín hiệu đóng/ngắt mạch điện.

Nhóm phần tử trung gian: Gồm các rơle thời gian, rơle trung gian dùng để truyền tín hiệu, tạo liên động hoặc duy trì độ trễ thời gian nhằm bảo đảm máy móc chạy đúng trình tự.

Nhóm phần tử chấp hành: Thường là khởi động từ hay công tắc tơ, làm nhiệm vụ trực tiếp thựcthi thao tác khởi động hoặc dừng động cơ.

Trên bản vẽ thiết kế thực tế, sơ đồ rơle sẽ được phân tách rõ ràng thành hai phần: Mạch dòng điện chính (vẽ nét đậm, cấp nguồn trực tiếp cho động cơ) và Mạch điều khiển (vẽ nét mỏng, chứa các rơle, công tắc và đèn báo). Sự phân tách này giúp việc dò lỗi và sửa chữa hệ thống trở nên dễ dàng và an toàn hơn.
