Điều chỉnh tự động công suất các máy bơm trong hệ thống tự động hóa

Vấn đề quan trọng trong tự động hóa điều khiển hệ thống cấp nước là điều chỉnh công suất các trạm bơm. Trong thực tế, có làm được nhiệm vụ này mới bảo đảm cấp nước phù hợp với nhu cầu dùng nước của đô thị. Để thay đổi công suất của các máy bơm, có thể thực hiện theo ba cách sau

Cách 1: Đóng cho hoạt động số lượng nhiều hơn hay ít hơn các máy bơm loại công suất này hay công suất kia. Phương pháp điều chỉnh này giúp sử dụng có hiệu quả các dung tích có sẵn trong mạng, song đây chỉ là phương pháp điều chỉnh gần đúng. Việc điều chỉnh nhịp nhàng trong một giới hạn rộng hệ thống máy bơm vẫn còn gặp nhiều khó khăn.

Cách 2: Điều tiết dòng nước bằng khóa van trên đường ống đẩy. Phương pháp này không phải dùng thiết bị phụ nào, song lại hao tổn áp lực vào sự cản trở của khóa van và dẫn đến chi phí điện năng tăng lên, do đó là không kinh tế.

Cách 3: Phù hợp hơn hết là điều chỉnh bằng cách thay đổi tần số quay của máy bơm hay tần số quay của động cơ kéo máy bơm.

Đối với phương pháp thay đổi tần số quay, có thể thực hiện theo hai hướng:

Sử dụng khớp nối trượt: Giữ tần số quay của động cơ máy bơm không đổi, chỉ thay đổi tần số quay của máy bơm bằng cách sử dụng thiết bị chuyên dụng nối giữa máy bơm và động cơ là khớp nối trượt. Khớp nối trượt làm việc trên nguyên tắc thủy lực hoặc điện, có khuyết điểm chung là hao tổn năng lượng ở khớp nối. Trong khớp nối thủy lực, khi thay đổi lượng chất lỏng vào khớp nối, ta có thể thay đổi một cách nhẹ nhàng tần số quay của máy bơm. Khớp nối điện từ (khớp nối cảm ứng) thay đổi số vòng quay bằng cách thay đổi dòng kích từ của mạch từ để tạo sự trượt lớn hơn hay nhỏ hơn giữa các trục. Ưu điểm của khớp nối cảm ứng là giảm được áp lực dư trong mạng, tiết kiệm điện năng và nước, làm tăng tuổi thọ máy bơm và giảm số lượng máy bơm.

Sử dụng thiết bị điện phụ trợ: Thay đổi tần số quay của động cơ kéo máy bơm bằng 4 cách: điều chỉnh điện áp bằng bộ biến đổi tiristo, điều chỉnh điện trở rôto bằng biến đổi xung tiristo, điều chỉnh công suất trượt, và điều chỉnh tần số nguồn cung cấp bằng các bộ biến tần.

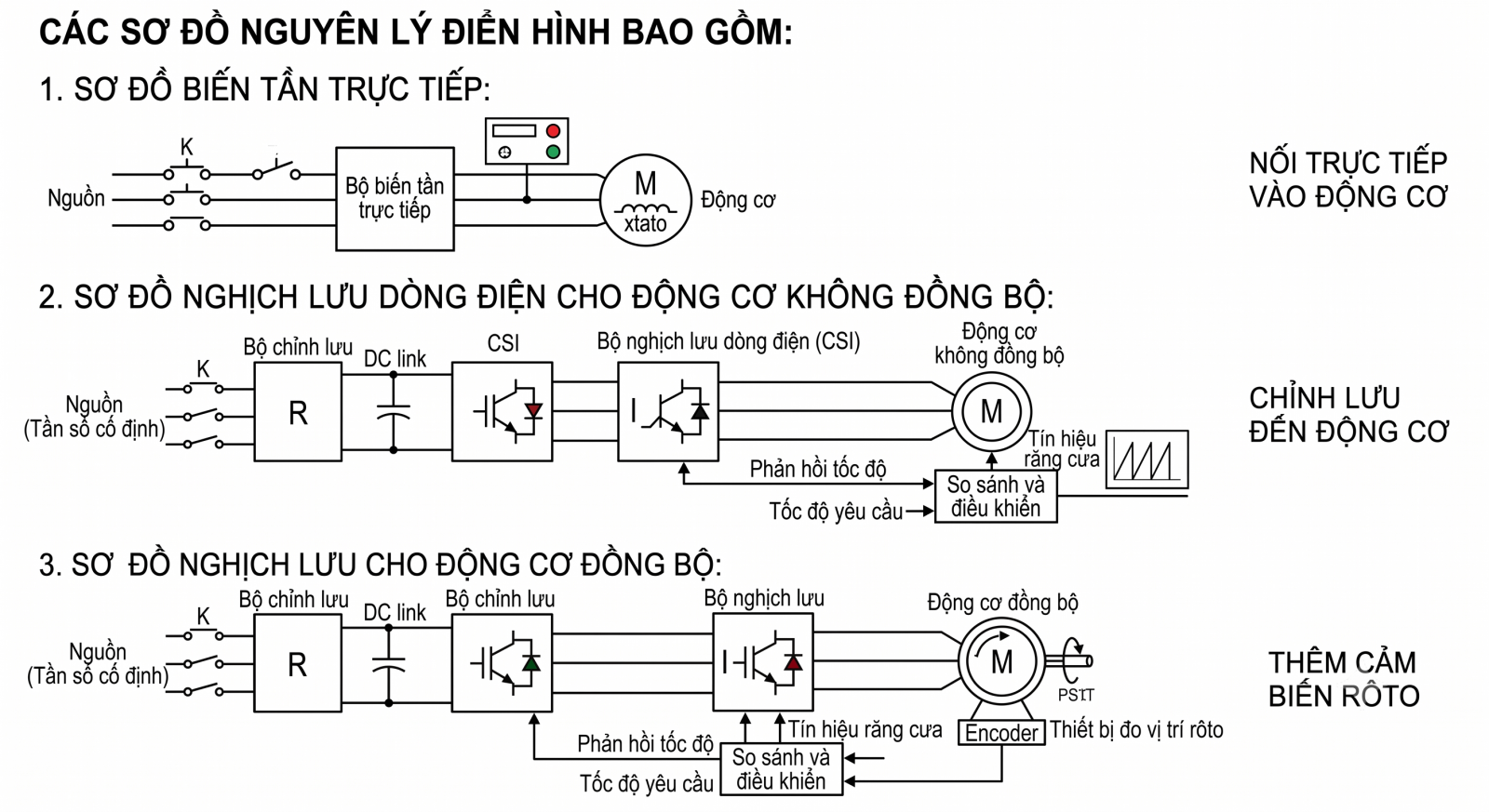

Hiện nay, phương pháp điều chỉnh tần số nguồn bằng các bộ biến tần được các hãng tự động hóa quan tâm phát triển hơn cả. Các sơ đồ nguyên lý điển hình bao gồm:

Sơ đồ biến tần trực tiếp: Mắc trực tiếp vào mạch xtato để điều chỉnh tốc độ quay của động cơ không đồng bộ và đồng bộ.

Sơ đồ nghịch lưu dòng điện cho động cơ không đồng bộ: Điện áp xoay chiều tần số cố định được chỉnh lưu thành điện áp một chiều, sau đó bộ nghịch lưu biến đổi thành điện áp xoay chiều có tần số điều chỉnh được cấp cho động cơ. Điện áp răng cưa (tạo ra từ việc so sánh tốc độ phản hồi và tốc độ yêu cầu) sẽ điều khiển sự đóng mở của nghịch lưu.

Sơ đồ nghịch lưu cho động cơ đồng bộ: Tương tự động cơ không đồng bộ nhưng mạch chính có thêm thiết bị đo vị trí rôto để điều khiển mạch mồi bộ nghịch lưu, giữ cho động cơ ở tốc độ đồng bộ.

Tự động hóa liên hợp hệ thống cấp nước

Hệ thống cấp nước thành phố bao gồm các công trình riêng rẽ từ đầu nguồn đến cuối mạng, có liên quan mật thiết với nhau về mặt công nghệ nên rất phù hợp để áp dụng tự động hóa liên hợp. Tự động hóa liên hợp là sự thực hiện tự động tất cả các khâu chính và các khâu phụ của một dây chuyền công nghệ, trong đó việc kiểm tra và điều khiển được tập trung từ một trạm điều độ trung tâm.

Công nghệ cấp nước có nguồn nước ngầm đơn giản hơn nước mặt do không có trạm xử lý nước phức tạp. Việc tự động hóa liên hợp hệ thống này chủ yếu tập trung vào việc tự động hóa điều khiển các trạm bơm cấp I và cấp II. Các trạm bơm này được điều khiển có khoảng cách từ trạm điều độ trung tâm. Việc điều khiển từ trung tâm duy nhất có ý nghĩa rất lớn, cho phép điều phối cân đối chế độ làm việc của các trạm bơm với mạng lưới để đạt được chế độ làm việc kinh tế nhất.
