Khái niệm về khâu điều chỉnh và các đặc tính cơ bản trong hệ thống tự động

Trong một hệ thống điều khiển tự động hoàn chỉnh, người ta thường chia nhỏ hệ thống thành các phần tử cơ bản, mỗi phần tử này được gọi chung là một khâu điều chỉnh. Việc phân tích hoạt động của một hệ thống thực chất là tìm hiểu đặc điểm và cách thức vận hành của từng khâu này.

1. Phân loại các khâu điều chỉnh

Dựa vào bản chất của tín hiệu đầu vào và đầu ra, khâu điều chỉnh được phân chia thành ba nhóm chính:

Khâu điều chỉnh tương tự: Thiết bị nhận và xuất tín hiệu dưới dạng liên tục (tương tự) theo thời gian.

Khâu điều chỉnh có sử dụng máy tính số: Do máy tính chỉ hiểu và xử lý được tín hiệu số, nên khi ghép nối máy tính vào hệ thống tương tự, hệ thống bắt buộc phải trang bị thêm bộ chuyển đổi tín hiệu tương tự sang số ở đầu vào và bộ chuyển đổi tín hiệu số sang tương tự ở đầu ra.

Khâu điều chỉnh trong hệ thống số: Toàn bộ quá trình từ nhận tín hiệu đầu vào, xử lý trung tâm cho đến xuất tín hiệu đầu ra của bộ điều khiển đều hoạt động hoàn toàn dưới dạng tín hiệu số rời rạc.

2. Các đặc tính cốt lõi của khâu điều chỉnh

Mỗi thiết bị hay phần tử trong hệ thống tự động đều được đánh giá qua hai trạng thái hoạt động chính, tương ứng với hai đặc tính cơ bản:

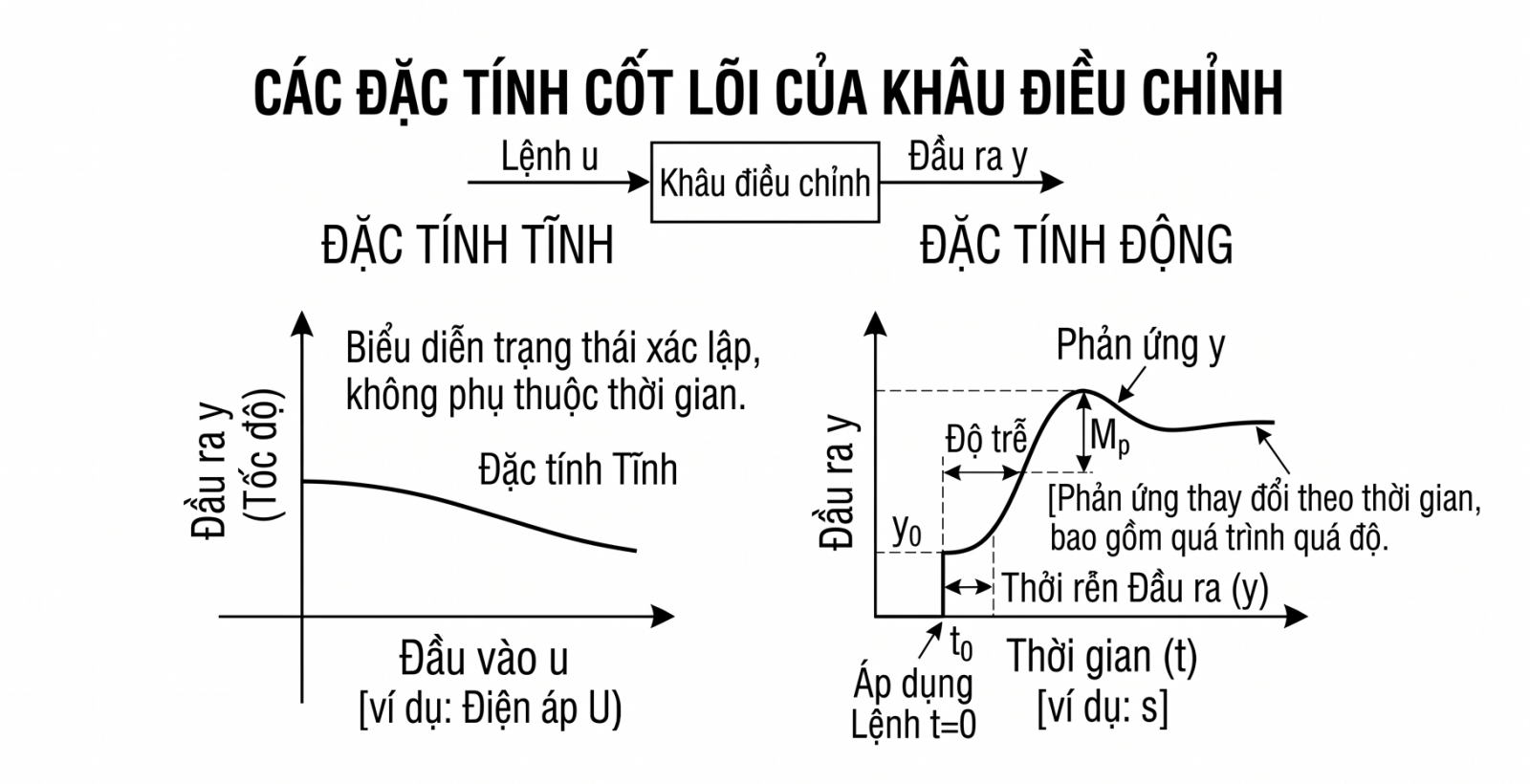

Đặc tính tĩnh: Mô tả trạng thái hoạt động ổn định (trạng thái xác lập) của thiết bị. Đặc tính này thể hiện mối quan hệ phụ thuộc giữa tín hiệu đầu ra và tín hiệu đầu vào khi quá trình sản xuất đã đi vào quỹ đạo trơn tru, không có sự biến thiên bất ngờ.

Đặc tính động: Trái ngược với đặc tính tĩnh, đặc tính động mô tả lại toàn bộ quá trình biến đổi của thiết bị ngay khi vừa nhận được lệnh điều khiển mới hoặc khi gặp phải tác động nhiễu từ môi trường.

3. Sáu khâu động học điển hình trong thực tế

Bất kỳ một cỗ máy hay hệ thống tự động phức tạp nào cũng đều được cấu thành từ sự kết hợp của 6 khâu động học cơ bản sau đây:

Khâu tỷ lệ (Khâu không quán tính): Tín hiệu đầu ra đáp ứng tức thời và thay đổi theo một tỷ lệ nhất định so với tín hiệu đầu vào, hoàn toàn không có độ trễ thời gian. Một ví dụ điển hình cho khâu này là các bộ chiết áp điện trở.

Khâu quán tính bậc nhất: Khi nhận tín hiệu, đầu ra không thay đổi ngay lập tức mà tăng hoặc giảm từ từ theo một đường cong cho đến khi đạt mức cân bằng. Đặc trưng của khâu này là khả năng cản trở sự biến thiên đột ngột.

Khâu vi phân: Tín hiệu đầu ra phụ thuộc trực tiếp vào tốc độ thay đổi nhanh hay chậm của tín hiệu đầu vào. Khâu này giúp hệ thống phản ứng vô cùng nhạy bén trước những biến động chớp nhoáng.

Khâu tích phân: Tín hiệu đầu ra là kết quả cộng dồn (tích lũy) liên tục của tín hiệu đầu vào theo thời gian. Điểm đặc biệt của khâu này là nó không bao giờ tự dừng lại ở trạng thái cân bằng nếu tín hiệu kích thích ở đầu vào vẫn còn tồn tại.

Khâu dao động: Khi nhận lệnh, đại lượng đầu ra không đi thẳng tới mức quy định mà sẽ dao động lên xuống liên tục, với biên độ giảm dần theo thời gian cho tới khi dừng hẳn tại giá trị xác lập mới.

Khâu trễ: Tín hiệu đầu ra mô phỏng y hệt hình dáng của tín hiệu đầu vào, nhưng luôn xuất hiện chậm hơn một khoảng thời gian nhất định. Đoạn đường ống dẫn nước kết nối giữa hai thiết bị trong trạm bơm là một ví dụ quen thuộc của khâu trễ.
