Phân loại, cấu tạo và các bộ điều chỉnh tự động điển hình

Sau khi đã thiết lập được sơ đồ và kiểm tra độ ổn định của hệ thống, yếu tố then chốt tiếp theo để duy trì quy trình sản xuất chính là các Bộ điều chỉnh tự động. Đây là trung tâm đầu não trực tiếp ra quyết định nhằm đưa các thông số công nghệ về đúng quỹ đạo mong muốn.

1. Phân loại các bộ điều chỉnh tự động

Tùy thuộc vào yêu cầu của từng dây chuyền, bộ điều chỉnh tự động được phân loại rất đa dạng dựa trên các tiêu chí sau:

Theo năng lượng vận hành: Bao gồm bộ điều chỉnh khí nén, bộ điều chỉnh thủy lực, bộ điều chỉnh điện và các loại tổng hợp (điện - khí nén, điện - thủy lực).

Theo chức năng nhiệm vụ: Bao gồm bộ điều chỉnh lưu lượng, áp suất, nhiệt độ hoặc điều chỉnh tỷ số pha trộn giữa hai chất.

Theo cách sử dụng năng lượng phụ: Gồm nhóm tác động trực tiếp (tự dùng lực sinh ra từ sự thay đổi thông số, không cần nguồn điện/khí bên ngoài) và nhóm tác động gián tiếp (phải dùng thêm nguồn năng lượng phụ trợ).

Theo phương pháp tác động: Chia thành loại tác động ngắt quãng (như rơle đóng/ngắt theo chu kỳ) và loại tác động liên tục (tác động không ngừng cho đến khi đạt giá trị yêu cầu).

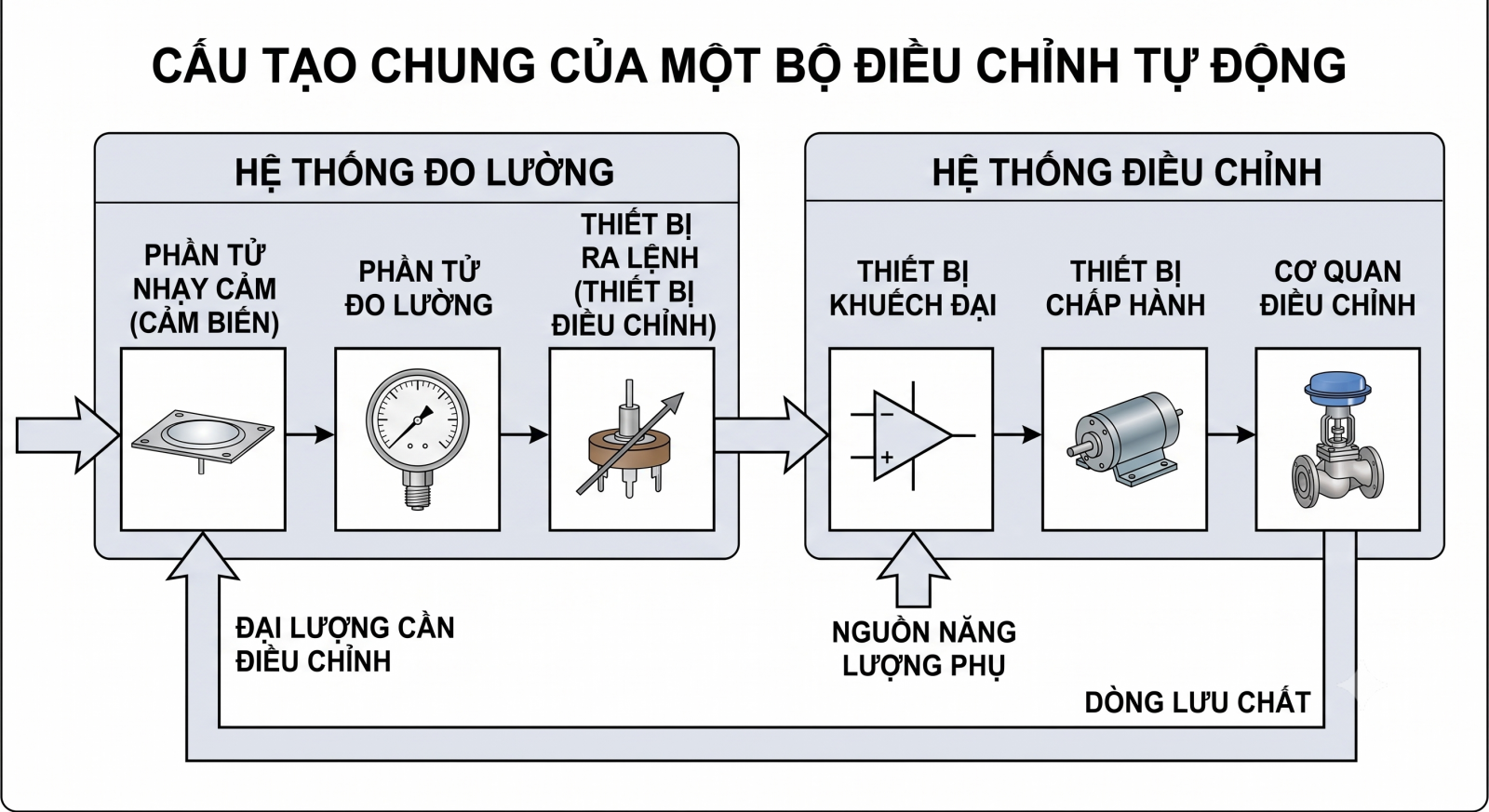

2. Cấu tạo chung của một bộ điều chỉnh tự động

Dù hoạt động theo nguyên lý nào, một bộ điều chỉnh tự động hoàn chỉnh thường được cấu thành từ sáu phần tử cơ bản thuộc hai hệ thống chính là đo lường và điều chỉnh:

Phần tử nhạy cảm (Cảm biến): Ví dụ như màng, tấm chắn, nhiệt kế... có nhiệm vụ nhận biết sự thay đổi của đại lượng cần điều chỉnh.

Phần tử đo lường: Các dụng cụ như áp kế, điện thế kế để đo lường chính xác mức độ thay đổi của thông số.

Thiết bị ra lệnh (Thiết bị điều chỉnh): Biến trở, ống tia hoặc vòi phun có tấm chắn làm nhiệm vụ tác động lên bộ phận chấp hành.

Thiết bị khuếch đại: Tăng cường sức mạnh của xung tín hiệu nhờ nguồn năng lượng phụ.

Thiết bị chấp hành: Động cơ điện, màng hoặc pittông trực tiếp di chuyển cơ quan điều chỉnh.

Cơ quan điều chỉnh: Khóa van, tấm chắn, vòi... thực hiện việc thay đổi dòng lưu chất hoặc năng lượng.

Trong thực tế, các bộ điều chỉnh tác động gián tiếp (nhờ nguồn năng lượng ngoài) được ưa chuộng hơn vì khắc phục được nhược điểm lực yếu và khả năng truyền tín hiệu đi xa kém của loại tác động trực tiếp.

3. Ba loại bộ điều chỉnh điển hình trong công nghiệp

Dựa vào dạng năng lượng sử dụng, có ba hệ thống điều chỉnh được ứng dụng phổ biến nhất:

Bộ điều chỉnh kiểu khí nén: Sử dụng không khí nén sạch làm nhân tố truyền tác động. Bộ phận cốt lõi thường là các van tiết lưu (vòi phun và tấm chắn). Khi thông số thay đổi, áp suất khí nén biến thiên sẽ được chuyển hóa thành lực cơ học để đẩy cơ cấu chấp hành.

Bộ điều chỉnh kiểu thủy lực: Phần tử chính thường là ống tia (rơle tia). Nhờ áp lực của chất lỏng công tác (như dầu), một dao động rất nhỏ cũng được ống tia chuyển hóa thành một lực đẩy cực mạnh lên pittông, giúp đóng mở các khóa van khổng lồ một cách dễ dàng.

Bộ điều chỉnh kiểu điện: Có tính ưu việt cao nhất nhờ cấu tạo đơn giản, dễ vận hành và truyền tín hiệu đi rất xa. Trải qua nhiều thế hệ từ việc dùng đèn điện tử, linh kiện bán dẫn cho đến các vi mạch hiện đại, bộ điều chỉnh điện ngày nay thường là các thiết bị không dùng tiếp điểm, giúp triệt tiêu hoàn toàn sự hỏng hóc do ma sát cơ học và mang lại độ tin cậy tuyệt đối trong vận hành.
