Rơle tính xung, Phần tử logic và Các bộ khuếch đại trong tự động hóa

Tiếp nối các thiết bị điều khiển theo chương trình, hệ thống tự động hóa còn ứng dụng các loại rơle chuyên dụng và các phần tử mạch logic để nâng cao độ chính xác, cùng với các bộ khuếch đại để xử lý tín hiệu sao cho hiệu quả nhất.

1. Rơle tính xung RTX-1 và Rơle không tiếp điểm

Trong các quá trình điều khiển tuần hoàn, việc đếm chính xác số lượng tín hiệu là rất quan trọng.

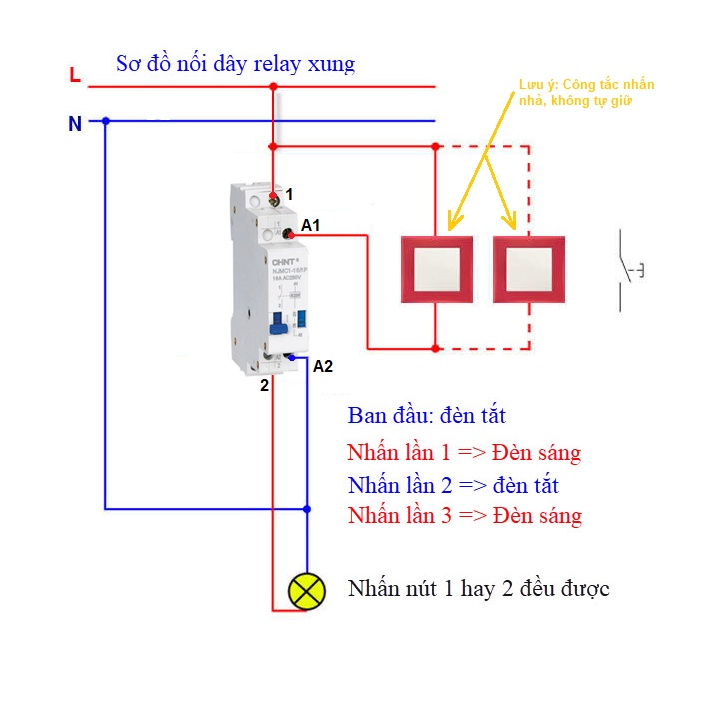

Rơle tính xung RTX-1: Thiết bị này cho phép tính trước được số lượng các xung đã cho và truyền lệnh tới cơ cấu chấp hành sau khi xử lý các xung đó. Bộ phận chính của rơle này là máy dò tìm từng bước, hoạt động dựa trên cơ cấu nam châm điện hút phần ứng làm lẫy quay bánh răng và xê dịch chổi tiếp xúc.

Hạn chế của rơle tiếp điểm: Rơle tiếp điểm truyền thống có nhược điểm là độ tin cậy thấp, độ tác động nhanh bé, kích thước to, trọng lượng lớn và không phù hợp làm việc trong điều kiện có độ ẩm, bụi và độ rung lớn.

Phần tử logic (Rơle không tiếp điểm): Để khắc phục các nhược điểm trên, hệ thống hiện đại sử dụng các phần tử logic không tiếp điểm như thiết bị bán dẫn, thiết bị từ và thiết bị khí nén. Các phần tử này thực hiện mối quan hệ logic giữa tín hiệu đầu vào và đầu ra dựa trên phương pháp đại số logic, trong đó sự có mặt của tín hiệu được ký hiệu bằng số một và vắng mặt là số không.

2. Các phần tử logic cơ bản

Các phần tử logic được tiêu chuẩn hóa giúp đơn giản hóa việc thiết kế và chế tạo các hệ thống tự động. Có ba chức năng logic cơ bản:

Chức năng VÀ (AND): Được gọi là phép nhân logic. Tín hiệu đầu ra chỉ xuất hiện khi có đồng thời tất cả các tín hiệu cần thiết ở đầu vào.

Chức năng HOẶC (OR): Được gọi là phép cộng logic. Tín hiệu đầu ra xuất hiện khi ở đầu vào chỉ cần có một trong số các tín hiệu tác động.

Chức năng PHỦ ĐỊNH (NOT): Được gọi là phủ định logic. Tín hiệu đầu ra chỉ xuất hiện khi không có tín hiệu ở đầu vào và ngược lại.

3. Bộ biến đổi và Bộ khuếch đại tín hiệu

Tín hiệu nhận được từ cảm biến thường có công suất rất nhỏ, không đủ để tác động trực tiếp lên cơ quan điều chỉnh. Vì vậy, hệ thống cần sử dụng Bộ khuếch đại để nâng cao công suất và biến đổi tín hiệu thành dạng năng lượng thuận tiện cho mục đích điều chỉnh. Đặc tính cơ bản của thiết bị này là hệ số khuếch đại, thể hiện tỷ lệ phóng đại giữa đầu ra và đầu vào. Tùy thuộc vào nguồn năng lượng phụ trợ, bộ khuếch đại được chia thành:

Bộ khuếch đại thủy lực: Thường gặp kiểu phun tia, van trượt hay tiết lưu. Trong kiểu phun tia, động năng của tia dẫn dầu có áp lực hướng theo đường ống vào xi lanh được biến thành thế năng của áp suất để đẩy pittông làm việc.

Bộ khuếch đại khí nén: Điển hình là cụm thiết bị gồm vòi phun và tấm chắn. Sự dịch chuyển rất nhỏ của tấm chắn sẽ làm thay đổi lưu lượng và áp suất khí nén đi vào cơ cấu chấp hành.

Bộ khuếch đại điện: Rất phổ biến, bao gồm khuếch đại điện tử dùng đèn điện tử hoặc bán dẫn, khuếch đại từ có cấu tạo đơn giản, không có phần động, và khuếch đại kiểu máy điện. Khuếch đại kiểu máy điện là tổ hợp máy móc biến đổi cơ năng thành điện năng, cho phép đạt được hệ số khuếch đại ở mức rất lớn.
