Thiết lập mạch rơle cơ bản và Chức năng tự động hóa trạm bơm

Sau khi xác định được cấu trúc tổng thể của sơ đồ tự động hóa, bước tiếp theo là thiết kế chi tiết các mạch điều khiển. Bằng cách tổ hợp các rơle tiếp điểm, kỹ sư có thể tạo ra những hệ thống điều khiển logic phức tạp, làm nền tảng để tự động hóa hoàn toàn các trạm bơm cấp và thoát nước.

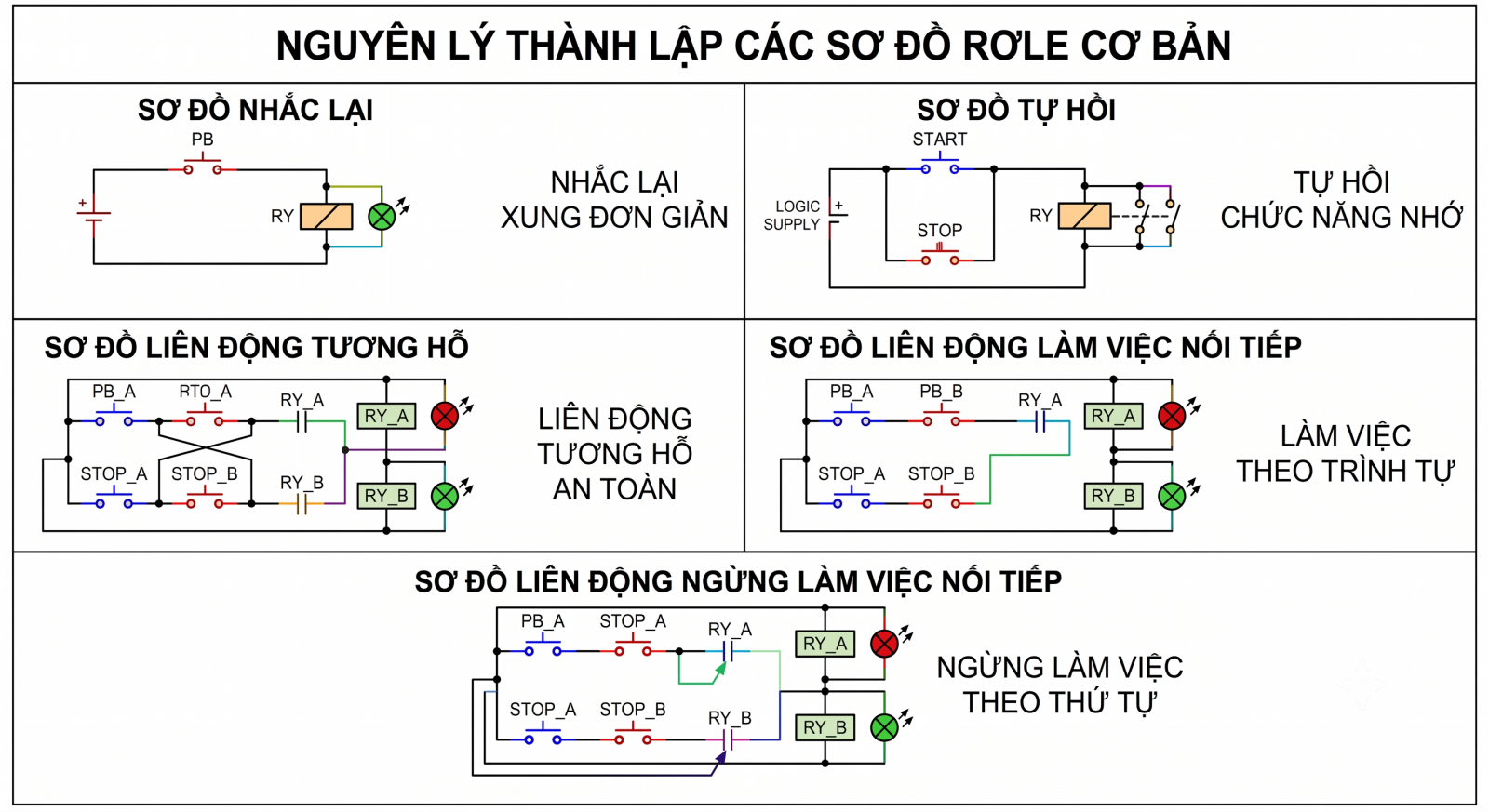

1. Nguyên lý thành lập các sơ đồ rơle cơ bản

Mọi quy trình điều khiển phức tạp đều được xây dựng từ 5 sơ đồ mạch rơle cơ bản sau đây:

Sơ đồ nhắc lại: Khi ấn nút, rơle được cấp điện và tác động; ngay khi thả nút ra, rơle mất điện và trở lại trạng thái ban đầu.

Sơ đồ tự hồi: Khắc phục nhược điểm của sơ đồ nhắc lại, khi thả nút bấm ra, rơle vẫn giữ được trạng thái hoạt động nhờ một tiếp điểm phụ tự duy trì dòng điện (chức năng nhớ lại xung ngắn).

Sơ đồ liên động tương hỗ: Dùng để ngăn ngừa hai rơle hoạt động cùng một lúc. Nếu rơle A đang đóng thì mạch cấp điện cho rơle B bị ngắt, đảm bảo an toàn (ví dụ: ngăn động cơ vừa nhận lệnh quay thuận vừa nhận lệnh quay nghịch).

Sơ đồ liên động làm việc nối tiếp: Đảm bảo hệ thống đóng và làm việc lần lượt theo đúng trình tự (máy số 1 chạy rồi mới cho phép máy số 2 chạy). Nếu sai trình tự, hệ thống sẽ báo lỗi.

Sơ đồ liên động ngừng làm việc nối tiếp: Đảm bảo quy trình tắt máy móc diễn ra an toàn theo đúng thứ tự bắt buộc.

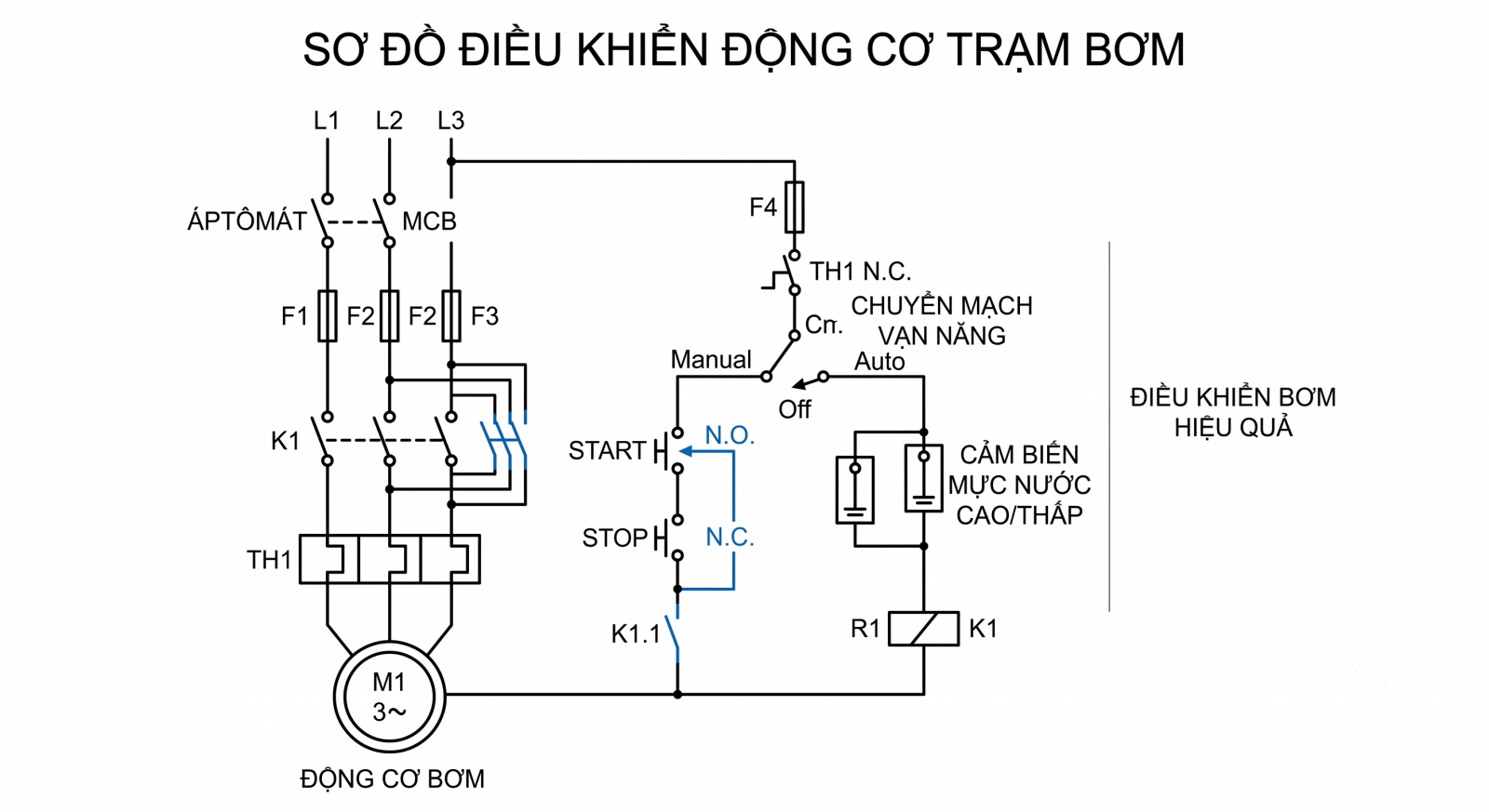

2. Ứng dụng điều khiển động cơ trạm bơm

Các sơ đồ rơle cơ bản trên được ứng dụng trực tiếp để điều khiển các động cơ điện (chủ yếu là động cơ không đồng bộ rôto lồng sóc hoặc rôto dây quấn) trong trạm bơm.

Thiết bị chuyển mạch: Để linh hoạt vận hành, hệ thống sử dụng "Cầu dao chuyển mạch vạn năng" để chuyển đổi giữa chế độ điều khiển bằng tay và chế độ tự động.

Mạch bảo vệ động cơ: Các sơ đồ điều khiển máy bơm luôn tích hợp rơle nhiệt để tự động ngắt mạch khi động cơ bị quá tải, và sử dụng áptômát (hoặc cầu chì) để bảo vệ hệ thống khỏi sự cố ngắn mạch.

3. Chức năng cốt lõi trong tự động hóa trạm bơm

Từ nền tảng mạch điện trên, việc tự động hóa điều khiển trạm bơm cấp và thoát nước được thiết kế để thay thế hoàn toàn con người trong các nhiệm vụ phức tạp. Những chức năng tự động chủ yếu bao gồm:

Điều khiển động cơ máy bơm: Tự động gọi bơm hoạt động hoặc dừng lại dựa trên các tín hiệu vật lý như: mức nước trong bể chứa, áp lực tại điểm đặc trưng trên mạng lưới đường ống, hoặc theo các khoảng thời gian định trước.

Điều khiển mồi bơm tự động: Đối với các máy bơm không tự mồi, hệ thống sẽ tự động kích hoạt thiết bị hút chân không để mồi nước đầy ống trước khi cho phép động cơ bơm chính khởi động.

Đóng/mở khóa van tự động: Điều khiển khóa van trên đường ống đẩy hoạt động đồng bộ với quá trình khởi động và dừng máy bơm, nhằm hạn chế hiện tượng quá tải và tăng độ bền cho hệ thống.

Hệ thống bảo vệ toàn diện: Tự động ngắt máy và báo động khi gặp nguy hiểm như: hỏng hóc do quá nóng ổ trục, mất mồi nước, sụt pha điện, hoặc kẹt tắc đường ống đẩy.

Truyền tải tín hiệu: Liên tục cập nhật trạng thái làm việc và gửi thông tin sự cố của từng máy bơm về trạm điều độ trung tâm để kỹ sư giám sát.
