Tự động hóa điều khiển nhà máy nước bằng mạng truyền thông công nghiệp và hiệu quả kinh tế

Với sự phát triển mạnh mẽ của khoa học công nghệ, việc điều khiển hệ thống cấp và thoát nước đã được tự động hóa ở mức cao hơn với sự trợ giúp của máy tính và mạng truyền thông công nghiệp. Quá trình này không chỉ tối ưu hóa vận hành, quản lý dữ liệu linh hoạt mà còn mang lại những hiệu quả kinh tế và kỹ thuật rõ rệt cho các nhà máy nước hiện đại.

1. Phân cấp chức năng mạng điều khiển và giám sát nhà máy nước

Mô hình phân cấp chức năng của mạng điều khiển và giám sát trong nhà máy nước được chia thành 5 cấp chức năng, tương ứng với 4 cấp mạng truyền thông:

Mạng nối thiết bị (Bus thiết bị): Nằm ở cấp thấp nhất, kết nối các cảm biến và cơ cấu chấp hành trực tiếp với bộ điều khiển khả trình PLC qua các môđun nối mạng IM. Chức năng chính là đo lường, dẫn động và chuyển đổi tín hiệu số. Mạng này đòi hỏi tính năng thời gian thực rất cao.

Mạng quá trình (Bus hệ thống): Kết nối máy tính điều khiển, giám sát quá trình với máy tính cấp điều khiển. Mạng đảm nhận trao đổi dữ liệu từ quá trình kỹ thuật và nhận mệnh lệnh, tham số từ cấp cao hơn. Các mạng thường dùng là Ethernet, industrial, profibus-FMS, Modbusplus.

Mạng xí nghiệp: Kết nối máy tính cấp điều khiển, giám sát với máy tính cấp điều hành sản xuất tại văn phòng xí nghiệp. Mạng này tiếp nhận dữ liệu trạng thái làm việc, thống kê lưu lượng, chất lượng nước đã xử lý và tình trạng thiết bị tự động.

Mạng công ty: Nằm ở vị trí cao nhất trong mô hình phân cấp, kết nối các máy tính văn phòng để cung cấp dịch vụ thông tin nội bộ và giao tiếp khách hàng (internet, thương mại điện tử). Mạng này yêu cầu tốc độ, độ an toàn và độ tin cậy cực kỳ cao.

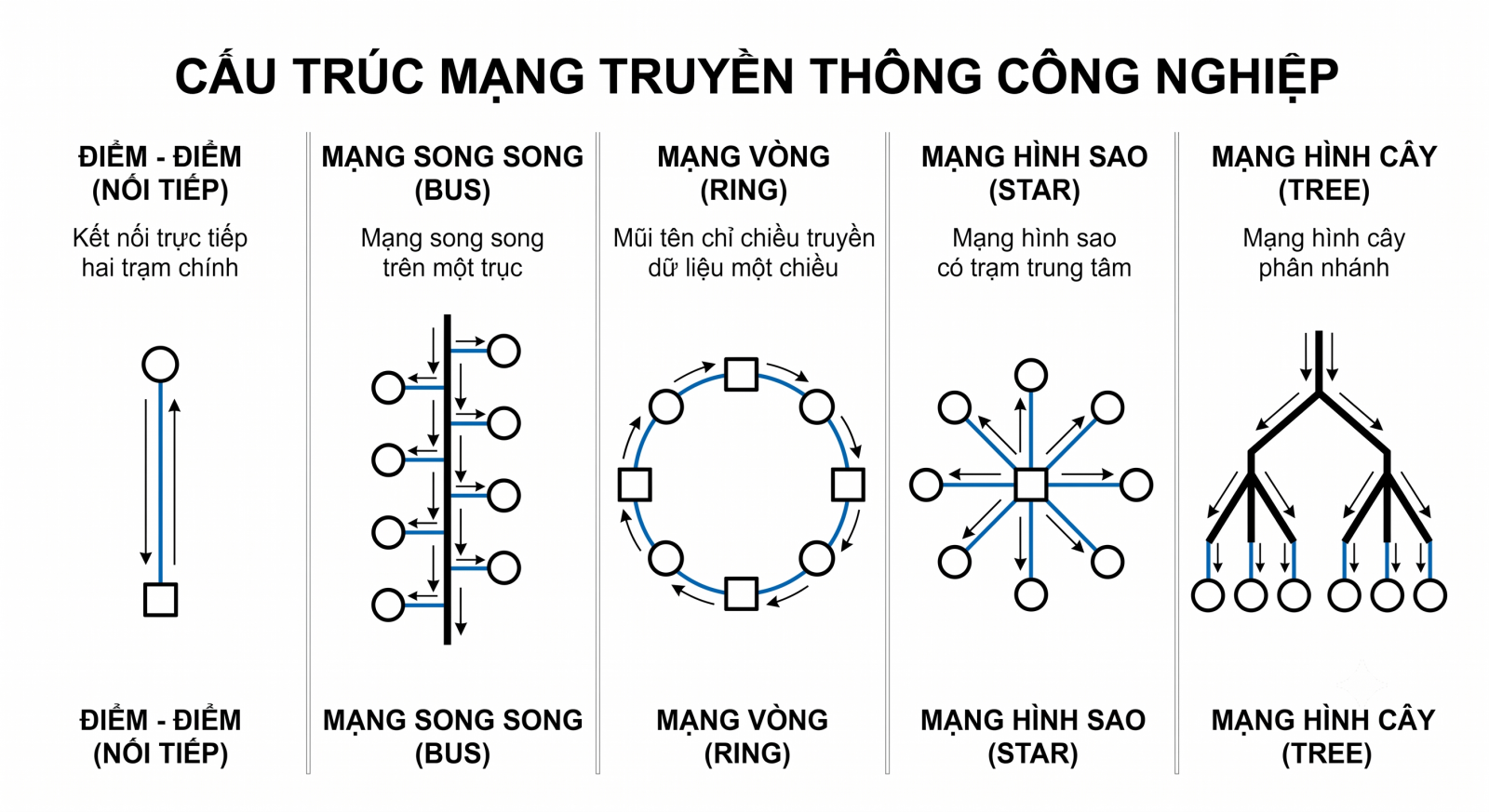

2. Cấu trúc mạng truyền thông công nghiệp

Để kết nối các trạm thông tin, công nghiệp sử dụng đa dạng các loại cấu trúc mạng khác nhau:

Cấu trúc điểm, song song và vòng: Các trạm có thể nối tiếp trực tiếp, nối song song từ cáp trục chính, hoặc nối vòng khép kín. Mạng vòng không tích cực có ưu điểm đơn giản, cho phép tách một trạm khi gặp sự cố mà không ảnh hưởng đến hệ thống. Mạng vòng tích cực có thể không có trạm chủ (dữ liệu truyền một chiều) hoặc có trạm chủ kiểm soát truy nhập.

Cấu trúc hình sao và hình cây: Mạng hình sao có một trạm trung tâm điều khiển toàn mạng; nếu trạm trung tâm sự cố, toàn mạng ngừng hoạt động. Mạng hình cây bao gồm nhiều mạng con với đường trục chia thành nhiều đường nhánh, sử dụng các bộ nối tích cực hoặc bộ lặp để tăng số lượng trạm.

3. Hiệu quả kinh tế - kỹ thuật của tự động hóa cấp thoát nước

Áp dụng tự động hóa là hướng đi đúng đắn nhằm công nghiệp hóa, hiện đại hóa, giúp hệ thống hoạt động liên tục và nâng cao chất lượng xử lý nước một cách mỹ mãn.

Hiệu quả vận hành: Tự động hóa giải phóng công nhân khỏi các công việc thủ công nhàm chán, nặng nhọc và môi trường độc hại (như phòng điều chế clo, thu nước thải). Trạm làm sạch nước có thể giảm 3-4 lần số lượng công nhân.

Tiết kiệm chi phí: Hệ thống giảm mất mát chất phản ứng (tiết kiệm tới 40%), tiết kiệm 30-40% điện năng ở các trạm bơm cấp II. Chi phí sửa chữa thường xuyên giảm đến 20%, thời hạn phục vụ thiết bị tăng tới 30%, đồng thời hạn chế tối đa số lần và hậu quả sự cố.

Chỉ số hoàn vốn: Hiệu quả kinh tế được đánh giá qua thời gian hoàn vốn ban đầu (). Thời gian này dao động từ 1 - 1,5 năm đối với tự động hóa từng phần thiết bị, và từ 4 - 6 năm đối với tự động hóa liên hợp có hoặc không thay đổi công nghệ. Cùng với tiến bộ tin học, thời gian hoàn vốn ngày càng được rút ngắn, đảm bảo sản phẩm chất lượng cao với giá thành rẻ.
