Tự động hóa điều khiển trạm bơm cấp nước: Các chức năng thiết yếu và quy trình mồi bơm

Trong hệ thống cấp thoát nước, các trạm bơm đóng vai trò cốt lõi. Để đảm bảo tính an toàn và hiệu suất cao, việc áp dụng công nghệ tự động hóa là một yêu cầu kỹ thuật tất yếu.

1. Các chức năng chủ yếu của tự động hóa trạm bơm cấp nước

Việc tự động hóa trạm bơm cấp nước được thiết kế để đảm đương nhiều nhiệm vụ phức tạp nhằm thay thế sức người, cụ thể bao gồm:

Điều khiển hệ thống động cơ và khóa van: Hệ thống tự động kích hoạt các động cơ điện kéo máy bơm dựa trên các thông số thực tế như mực nước trong bể, áp lực mạng lưới, lưu lượng yêu cầu hoặc theo chu kỳ thời gian định trước. Song song đó, các khóa van trên đường ống đẩy cũng được tự động đóng hoặc mở nhịp nhàng, tuân thủ nghiêm ngặt quy trình kỹ thuật khi khởi động và dừng máy.

Mồi bơm tự động: Tự động hóa hoàn toàn khâu chuẩn bị mồi nước, giúp máy bơm sẵn sàng hoạt động.

Giám sát tín hiệu và bảo vệ an toàn: Hệ thống liên tục thu thập và truyền phát tín hiệu về các thông số công nghệ (áp lực, lưu lượng, mực nước dự phòng) và thông số điện (dòng điện, điện áp mạng). Quan trọng hơn, chức năng bảo vệ tự động sẽ lập tức ngắt mạch thiết bị khi phát hiện nguy cơ ngắn mạch, quá tải động cơ, sụt áp, hoặc các sự cố vận hành như tắc khóa van, vỡ đường ống, quá nhiệt ổ trục.

Các chức năng điều chỉnh và phụ trợ: Hệ thống có khả năng tự động điều chỉnh công suất máy bơm khi nhu cầu thay đổi, tự động kích hoạt bơm tiêu thủy để chống ngập lụt trạm, chạy máy bơm chữa cháy khi có hỏa hoạn, cũng như kiểm soát hệ thống sưởi ấm và làm mát cho nhà xưởng.

2. Cấu trúc liên hợp điều khiển hệ thống máy bơm

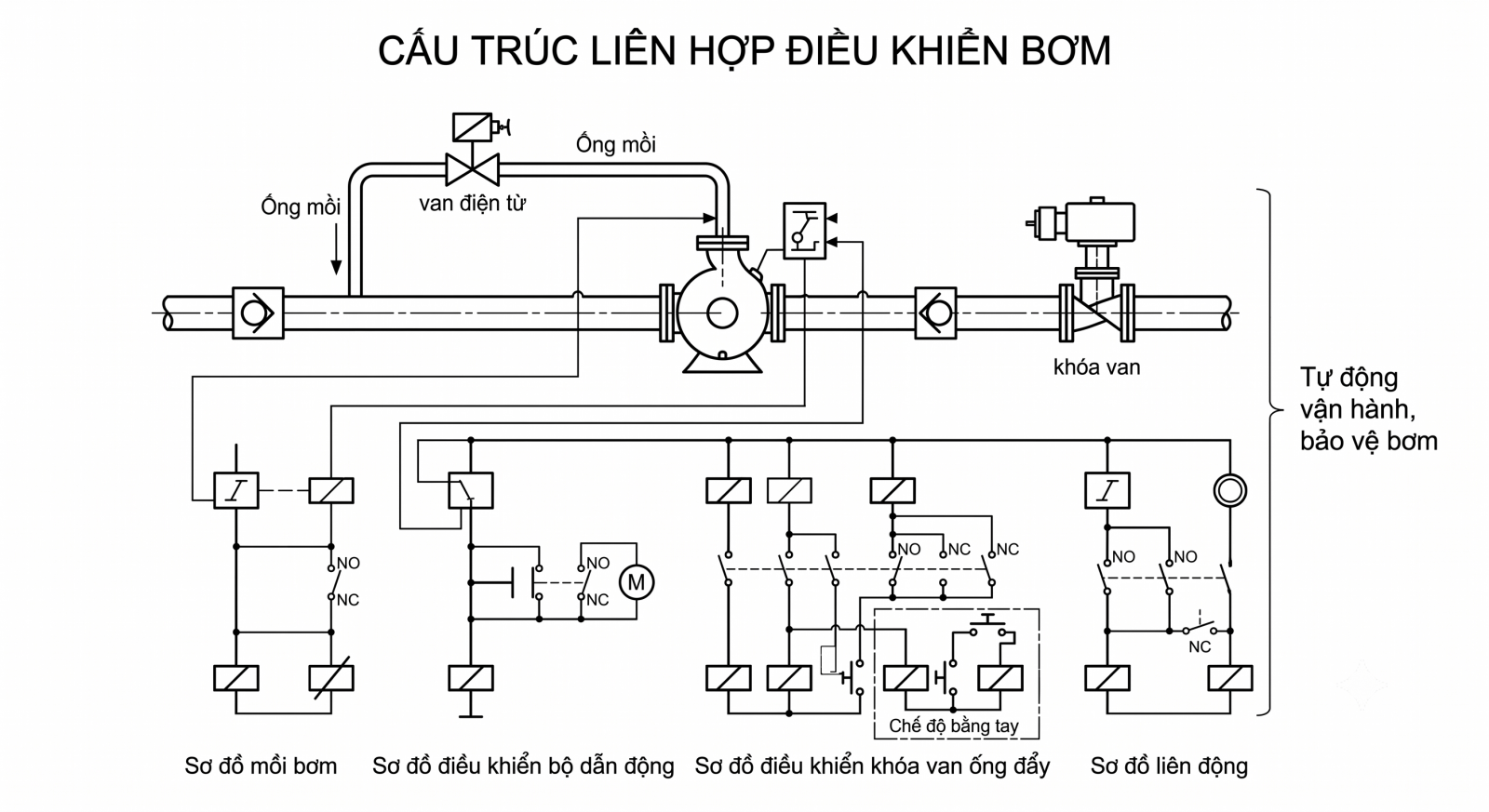

Tự động hóa hệ thống máy bơm bản chất là việc trang bị các phương tiện kỹ thuật để máy móc tự vận hành, tự theo dõi và bảo vệ lẫn nhau mà không cần con người trực tiếp can thiệp. Một sơ đồ liên hợp tự động hoàn chỉnh sẽ được phân chia thành 4 mạch chức năng riêng biệt: sơ đồ mồi bơm, sơ đồ điều khiển khóa van ống đẩy, sơ đồ điều khiển bộ dẫn động, và sơ đồ liên động để bảo đảm trình tự tác động và bảo vệ tổng thể.

Sơ đồ tự động hóa việc mồi bơm: Đối với các máy bơm không có sẵn khả năng tự mồi, phương pháp đơn giản nhất thường được áp dụng là trích nước trực tiếp từ đường ống đẩy.

Về mặt cấu tạo, người ta thiết kế một "ống vòng" (đóng vai trò là ống mồi nước) để kết nối thông suốt giữa đường ống hút và đường ống đẩy (lấy từ vị trí sau van ngược chiều) nhằm tạo thành một chu trình kín.

Trên đường ống vòng này, hệ thống bố trí một van điện từ (van nút), được điều khiển đóng/mở gián tiếp thông qua mạch rơle tiếp điểm tự động. Một ống tràn cũng được bố trí thêm để hỗ trợ quan sát thời điểm kết thúc quá trình mồi.

Để hệ thống tự động nhận biết khi nào nước đã mồi xong, một rơle kiểm tra (điển hình như dòng RZN-67) sẽ được gắn cố định trên vỏ máy bơm hoặc ống đẩy. Khi nước điền đầy tạo đủ áp lực lên đĩa rơle, trục sẽ dịch chuyển làm chập tiếp điểm, qua đó phát ra tín hiệu cho phép động cơ máy bơm chính bắt đầu khởi động.

Trong trường hợp hạ tầng không cho phép mồi từ ống đẩy, hệ thống sẽ tự động sử dụng máy bơm chân không để hút hết khí và mồi nước. Tại các trạm quy mô nhỏ, mỗi máy bơm sẽ đi kèm một bơm chân không riêng. Tuy nhiên, với các trạm lớn (có hơn 3 máy bơm), giải pháp tối ưu nhất là dùng chung một thiết bị bơm chân không tích hợp cùng bình chân không.

Sơ đồ điều khiển khóa van trên đường ống đẩy: Hệ thống điều khiển khóa van thường được thiết lập với hai chế độ linh hoạt:

Chế độ bằng tay: Người điều hành thao tác qua nút bấm để cấp điện cho cuộn dây của khởi động từ, qua đó trực tiếp điều khiển động cơ mở hoặc đóng khóa van.

Chế độ tự động: Khóa van hoạt động hoàn toàn tự động theo tín hiệu của máy bơm. Khi có tín hiệu khởi động, rơle sẽ kích hoạt khởi động từ để từ từ mở khóa van ra và ngắt mạch tự động khi van đã mở hết cỡ. Ngược lại, khi nhận tín hiệu dừng máy, rơle sẽ lập tức kích hoạt mạch đóng khóa van lại để bảo vệ an toàn cho hệ thống đường ống.
