Tự động hóa điều khiển trạm bơm cấp nước: Sơ đồ bảo vệ và nguyên lý vận hành theo mực nước

Tiếp nối quy trình tự động hóa việc mồi bơm và điều khiển khóa van, hệ thống trạm bơm cấp nước cần được trang bị các sơ đồ điều khiển bộ dẫn động và sơ đồ bảo vệ tự động nhằm đảm bảo tính an toàn và liên tục trong quá trình vận hành.

1. Sơ đồ điều khiển bộ dẫn động và bảo vệ tự động hệ thống máy bơm

Xung điều khiển cho bộ dẫn động máy bơm thường được cấp từ các cảm biến mực nước đặt trong bể chứa, cảm biến áp lực hoặc lưu lượng nước tại các điểm thích hợp trên mạng lưới đường ống. Hiện nay, các trạm điều khiển mẫu như kiểu PEKH và XUNO thường được sử dụng để điều khiển bộ dẫn động hệ thống máy bơm.

Bên cạnh việc điều khiển, khâu bảo vệ tự động đóng vai trò thiết yếu. Để bảo vệ hệ thống máy bơm trước các sự cố, thiết kế cần sử dụng một rơle sự cố chung (ký hiệu là Rsc).

Nguyên lý hoạt động dựa trên việc các tiếp điểm mang tín hiệu sự cố được mắc nối tiếp với cuộn dây của rơle sự cố.

Khi có sự cố, một trong các tiếp điểm này sẽ đóng lại làm tác động rơle Rsc.

Rơle sự cố này sẽ ngắt các tiếp điểm thường đóng của nó trên những mạch điện cần được bảo vệ.

Đối với việc bảo vệ động cơ khỏi ngắn mạch và quá tải, hệ thống sử dụng các áptômát có bộ nhả từ.

Với động cơ có công suất bé (dưới 10 kW), việc bảo vệ chỉ cần dùng rơle nhiệt và cầu chì, khi đó mạch cung cấp cho các cuộn dây của khởi động từ có thể mắc trực tiếp sau thiết bị bảo vệ.

Với các động cơ có công suất từ 10 kW trở lên, mạch cung cấp cho các cuộn dây của khởi động từ thường phải dùng thiết bị bảo vệ riêng, do thiết bị bảo vệ của động cơ công suất lớn không thể bảo vệ được mạch điều khiển.

2. Nguyên lý hoạt động sơ đồ điều khiển tự động trạm bơm theo mực nước

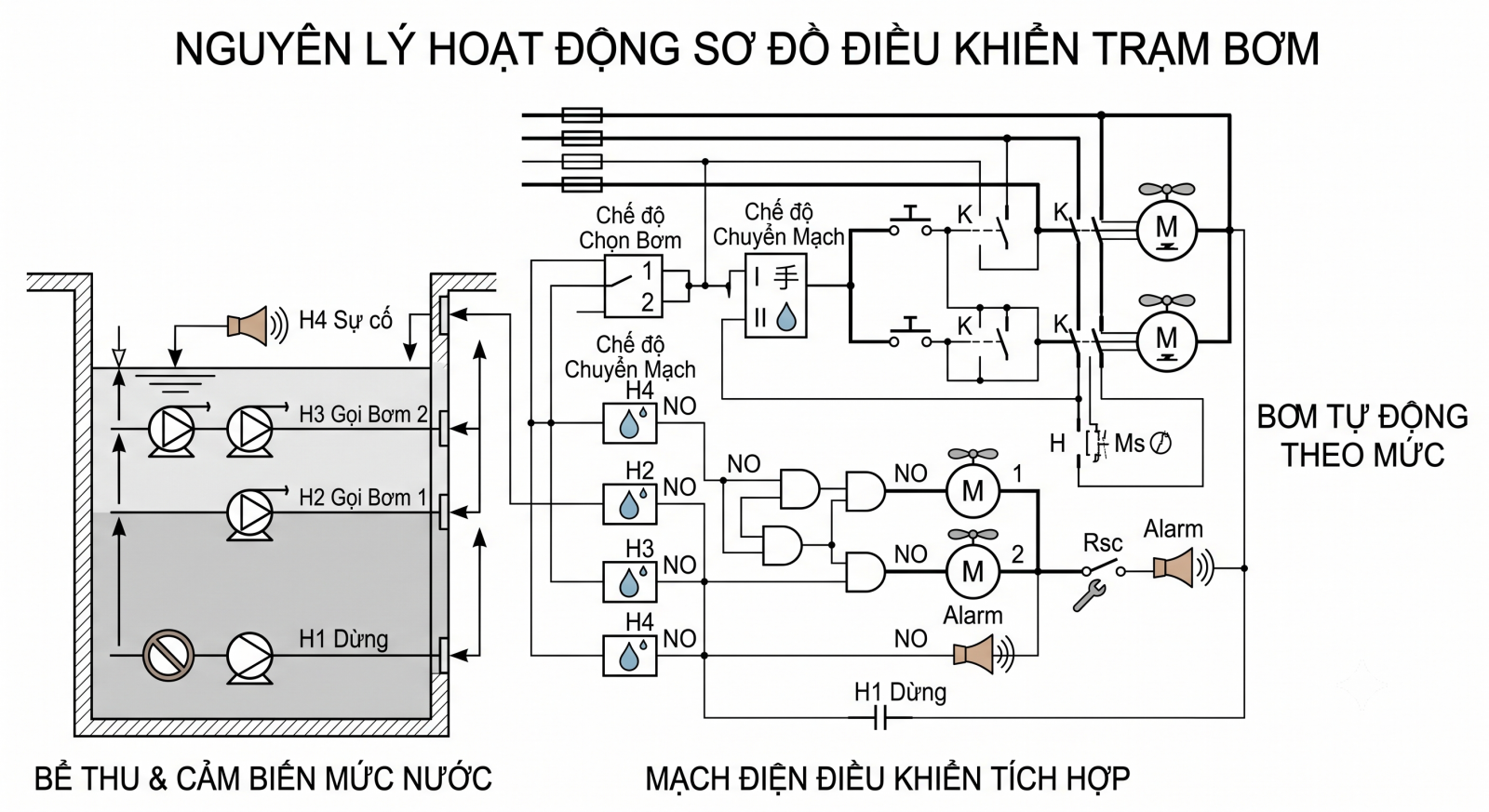

Một sơ đồ điển hình trong tự động hóa là sơ đồ điều khiển trạm bơm tiêu thủy gồm hai máy bơm (một máy công tác và một máy dự phòng) hoạt động dựa trên tín hiệu từ cảm biến mực nước kiểu cực điện đặt trực tiếp trong bể thu. Sơ đồ này cho phép vận hành ở hai chế độ thông qua các cầu dao chuyển mạch (1CM, 2CM):

Chế độ điều khiển bằng tay: Cầu dao chuyển mạch được đặt ở vị trí I, lúc đó các tiếp điểm 1-2 của chúng được đóng lại, hệ thống vận hành thông qua nút ấn điều khiển bởi con người.

Chế độ điều khiển tự động: Cầu dao chuyển mạch được chuyển sang vị trí II, lúc đó các tiếp điểm 3-4 của chúng được khép kín. Xung khởi động sẽ được truyền đến công tắc tơ từ rơle mực nước 1H hoặc 2H.

Quá trình vận hành tự động diễn ra theo trình tự các mốc cực điện (H1, H2, H3, H4) như sau:

Sơ đồ sử dụng cầu dao 3CM để xác định động cơ nào cần làm việc và động cơ nào ở thế dự phòng.

Khi mực nước trong bể thu dâng lên đến ngập tiếp điểm H2, rơle điều khiển 1H sẽ có điện, đóng tiếp điểm 1H trong mạch tự động của cuộn dây công tắc tơ 1K, đưa động cơ của máy bơm thứ nhất (1Đ) vào làm việc.

Nếu mực nước vẫn tiếp tục tăng lên làm ngập tiếp điểm H3, rơle điều khiển 2H sẽ được tác động. Tiếp điểm 2H đóng lại trong mạch tự động của công tắc tơ 2K và đưa động cơ máy bơm thứ hai (2Đ) vào hoạt động. Cơ chế này cũng áp dụng nếu máy 1Đ hỏng, mức nước ngập đến H3 sẽ làm rơle 2H tác động gọi máy bơm dự phòng 2Đ vào hoạt động.

Trong trường hợp mực nước vượt quá công suất của cả hai máy bơm và dâng đến mức sự cố H4, rơle sự cố Rsc sẽ được tác động, kích hoạt tín hiệu đèn báo sự cố sáng hoặc còi báo động để thông báo cho người điều hành xử lý.

Khi mực nước trong bể thu giảm xuống khỏi tiếp điểm H3, H2 và cuối cùng làm hở tiếp điểm H1, cả hai máy bơm đều bị ngừng hoạt động. Quá trình sẽ lặp lại khi nước dâng ngập tiếp điểm H2.
