Tự động hóa kiểm tra các thông số công nghệ trong trạm xử lý nước cấp

Trong các trạm xử lý nước cấp, hệ thống tự động hóa không chỉ dừng lại ở khâu điều khiển mà còn bao gồm việc kiểm tra liên tục các thông số công nghệ. Việc giám sát chặt chẽ các chỉ tiêu này đóng vai trò quyết định để duy trì sự ổn định của dây chuyền, đảm bảo chất lượng nước đầu ra và cung cấp dữ liệu chính xác cho trạm điều phối trung tâm.

1. Mục đích của việc kiểm tra tự động các thông số công nghệ

Hệ tự động có được độ chính xác cao khi có được mối liên hệ ngược giữa đối tượng điều khiển và thiết bị điều khiển. Để có được mối liên hệ này, hệ thống bắt buộc phải thực hiện đo lường các thông số cần điều khiển.

Có những quá trình điều khiển chỉ phụ thuộc vào một vài thông số, nhưng cũng có quá trình vận hành phải dựa vào rất nhiều thông số phức tạp.

Do đó, việc đo đạc và kiểm tra tự động đóng vai trò thiết yếu để đảm bảo trạm xử lý nước hoạt động hiệu quả. Để tránh sai sót và giảm nhân công, hệ thống sử dụng các thiết bị đo lường tự động (bao gồm cảm biến, thiết bị truyền và thiết bị nhận) được kết nối đồng bộ về trạm điều phối trung tâm.

2. Các thông số công nghệ cốt lõi cần kiểm tra tự động

Thông qua sơ đồ tự động hóa điển hình của một trạm xử lý nước cấp, hệ thống đo lường được bố trí dày đặc để giám sát toàn diện quy trình. Các thông số cơ bản cần kiểm tra tự động tại nhiều điểm khác nhau trong dây chuyền bao gồm:

Lưu lượng nước tại các đường ống cấp, đường ống xả và đường phân phối.

Áp suất khí, áp suất nước vận hành trong các hệ thống đường ống và thiết bị bơm.

Tốc độ lọc nước thực tế của các bể lọc.

Độ đục và lượng clo dư trong nước sau quá trình xử lý.

Mực nước hiện tại ở các khu vực: bể lắng, bể trộn, bể lọc và bể chứa nước sạch.

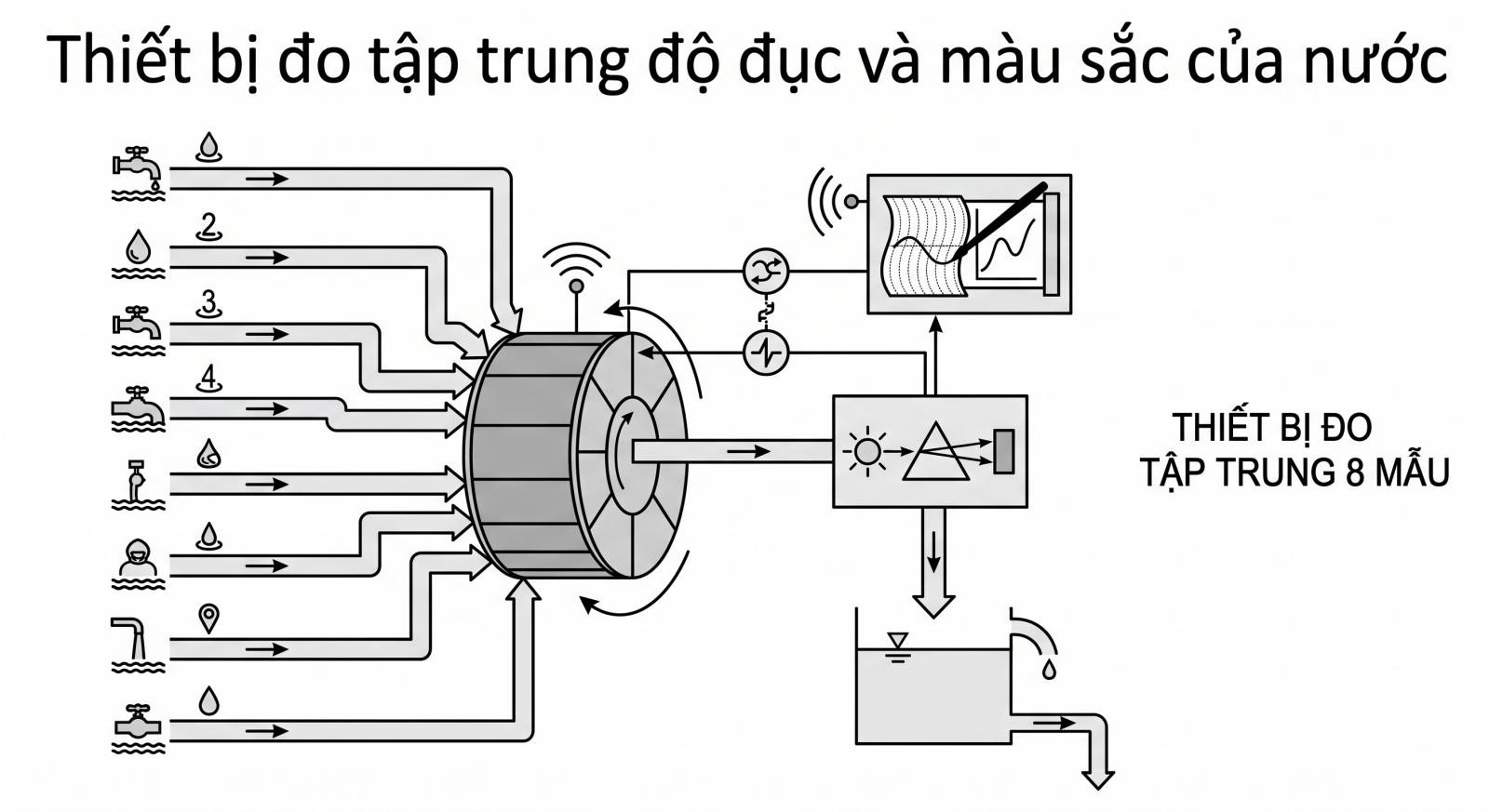

3. Thiết bị đo tập trung độ đục và màu sắc của nước

Để giải quyết khó khăn khi phải kiểm tra nhiều thông số tại nhiều vị trí, công nghệ hiện đại sử dụng dụng cụ đo tập trung có khả năng đo được nhiều mẫu nước khác nhau.

Thiết bị này được ứng dụng để kiểm tra độ đục, màu sắc và lượng clo dư trong 8 mẫu nước riêng biệt (các mẫu được lấy từ các điểm khác nhau thông qua 8 đường ống dẫn nhỏ).

Bộ phận chính của thiết bị là cầu dao chuyển mạch thủy lực (ký hiệu CM), có cấu tạo như một thùng quay. Khi thùng quay 1 vòng (chu kỳ 2 giờ), nó sẽ lần lượt tiếp nhận nước từ các điểm kiểm tra, mỗi điểm diễn ra trong khoảng 15 phút.

Sau khi lưu lại trong thùng quay, nước sẽ được đưa đến bộ phận phân tích quang điện để đo lường, phần nước thừa sẽ chảy ra bể tràn. Yêu cầu kỹ thuật bắt buộc là sự quay của cầu dao thủy lực phải đồng bộ với tốc độ quay của biểu đồ ghi nhận dữ liệu trên dụng cụ thứ cấp.

4. Ứng dụng hệ thống mạng truyền thông công nghiệp (SCADA)

Nền công nghiệp hiện nay đã sản xuất hàng loạt các thiết bị kiểm tra trung tâm, mang cả chức năng kỹ thuật chung cho nhiều ngành và chức năng chuyên biệt cho hệ thống cấp thoát nước.

Với sự phát triển không ngừng của khoa học công nghệ, việc kiểm tra các thông số công nghệ tại trạm xử lý đã được số hóa và thực hiện hoàn toàn bằng máy tính.

Các cảm biến tại hiện trường sẽ thu thập dữ liệu và truyền trực tiếp về phòng điều khiển trung tâm. Tại đây, dữ liệu được hiển thị trực quan thông qua mạng truyền thông công nghiệp SCADA, sử dụng phần mềm vận hành WinCC của hãng Siemens, mang lại khả năng quản lý tối ưu và hiện đại nhất.
