Tự động hóa trạm bơm thoát nước: Các chức năng và đặc điểm của thiết bị điều khiển

Sau khi tìm hiểu về trạm bơm cấp nước, một hạng mục quan trọng không kém trong hệ thống là tự động hóa các trạm bơm thoát nước. Việc áp dụng tự động hóa không chỉ giúp công trình làm việc với hiệu quả cao mà còn đảm bảo an toàn, cải thiện điều kiện lao động cho công nhân vận hành.

1. Chức năng của tự động hóa điều khiển trạm bơm nước thải

Đối với trạm bơm nước thải, việc điều khiển hệ thống máy bơm thường được thực hiện thông qua hai phương thức tự động hóa (TĐH) liên hợp: điều khiển từ trạm điều độ hoặc điều khiển từ xa.

Trong TĐH liên hợp, tất cả các công việc chính (điều khiển động cơ máy bơm) và các công việc phụ (như chắn rác, cào rác, nghiền rác) đều được thực hiện tự động bởi các thiết bị mắc trong mạch điều khiển. Bảng điều khiển được đặt tại phòng điều khiển riêng trong trạm bơm hoặc đặt kề bên với một khoảng cách không xa.

Hoạt động điều khiển trạm bơm từ trạm điều độ có hai chế độ: bán tự động (công nhân có mặt để theo dõi các thông số, tín hiệu sự cố và chọn cách điều hành) và tự động hoàn toàn (không có sự tham gia trực tiếp của con người, vai trò của con người chỉ là tổ chức hệ thống và bảo hành thiết bị).

Phương thức TĐH từng phần (chỉ tự động khâu chính, khâu phụ làm thủ công tại mặt bằng) không nên được áp dụng cho trạm thoát nước. Lý do là môi trường nước thải không đạt tiêu chuẩn vệ sinh, gây độc hại cho cả con người và máy móc.

Hệ thống TĐH trạm bơm thoát nước đảm nhận hàng loạt các quá trình tự động như: nhận và truyền xung khởi động/dừng máy bơm; duy trì thời gian tác động; đóng mở khóa van ở các thời điểm cần thiết; bảo vệ hệ thống máy móc khỏi các hỏng hóc về điện, nhiệt hay cơ học; mở và tắt máy cào rác, băng truyền rác và máy nghiền rác. Nhờ thực hiện đầy đủ các chức năng này, độ tin cậy làm việc của trạm bơm được nâng cao, cho phép thiết kế bể thu nước với thể tích nhỏ lại.

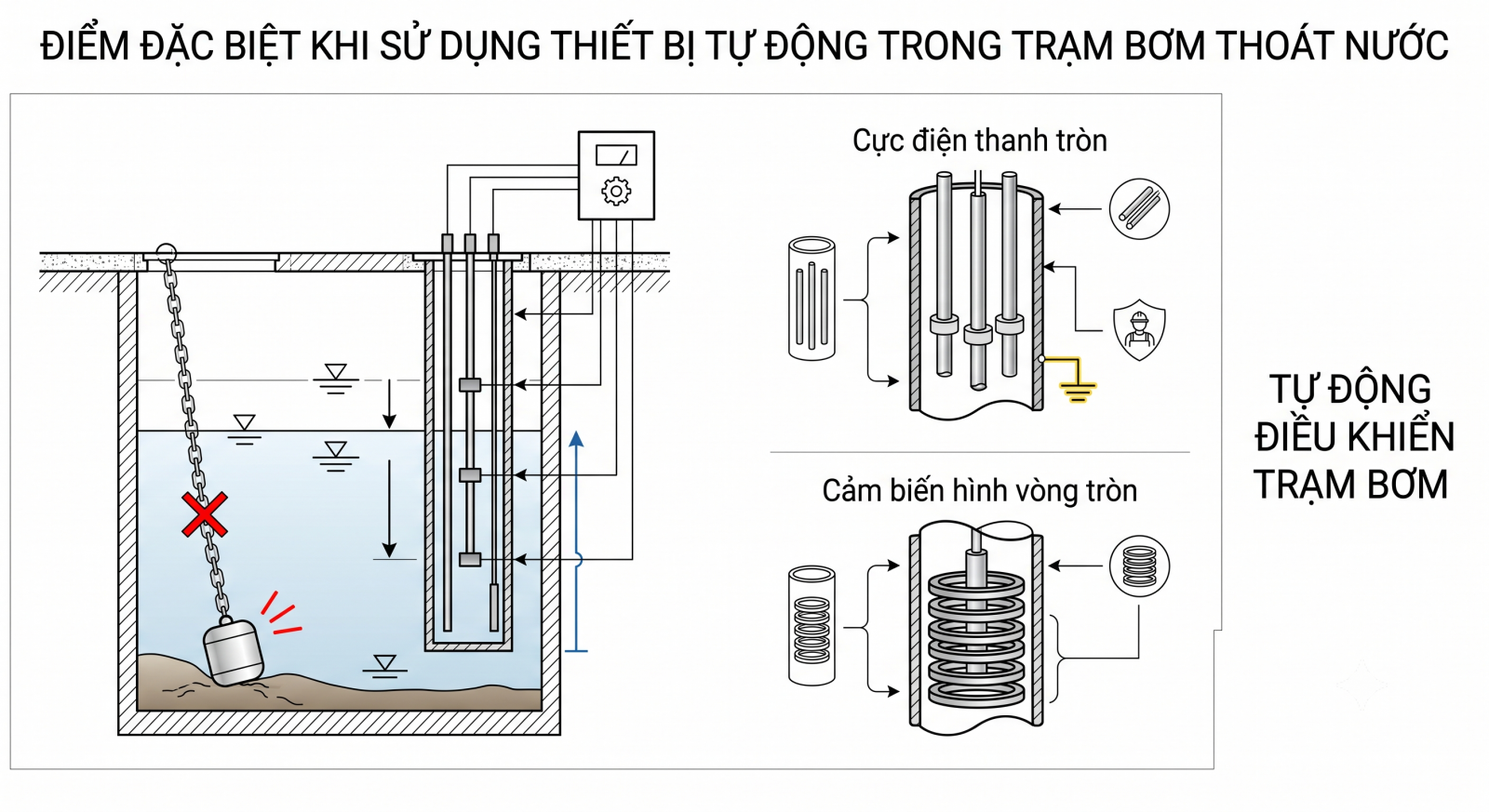

2. Điểm đặc biệt khi sử dụng thiết bị tự động trong trạm bơm thoát nước

Điều khiển tự động trạm bơm thoát nước thực chất là việc phải giữ cho mực nước trong bể thu ở khoảng làm việc định sẵn. Khoảng mức nước này được phân chia phù hợp với chương trình hoạt động của các máy bơm, tùy thuộc vào lưu lượng nước thải, dung tích bể và công suất bơm. Tại các mực nước đó, người ta sẽ lắp đặt các tiếp điểm của cảm biến mực nước.

Lựa chọn cảm biến: Mặc dù có thể dùng cảm biến mực nước kiểu phao, nhưng đối với môi trường nước thải, cảm biến kiểu cực điện lại mang đến độ tin cậy làm việc cao hơn và chính xác hơn.

Hạn chế của rơle phao: Trước đây, rơle phao RM-51 thường được sử dụng nhưng bộc lộ nhiều yếu điểm nghiêm trọng trong vận hành thực tế như: ống có phao chuyển động bị tắc trong bùn, các tiếp điểm thủy ngân có độ tin cậy chưa đảm bảo và hệ thống truyền cơ học bị hỏng. Việc chuyển sang sử dụng rơle mực nước kiểu cực điện đã khắc phục được những khuyết điểm này.

Cấu tạo cảm biến cực điện: Có hai dạng phổ biến là cảm biến thanh tròn và cảm biến hình vòng tròn. Cảm biến cực điện thanh tròn gồm các cực điện được đặt trong một ống thép bảo vệ. Ống thép này không chỉ chống va đập cơ học mà còn đóng vai trò là cực "không" cho mạch điện, đảm bảo an toàn và độ tin cậy cao khi được nối đất. Cảm biến hình vòng tròn có tính ưu việt trội hơn ở chỗ có thể tăng số lượng cực điện (để kiểm soát nhiều mực nước hơn) mà kích thước ống thép bảo vệ bên ngoài vốn đã nhỏ lại không hề phải thay đổi.
