Tự động hóa trạm bơm thoát nước: Các sơ đồ điều khiển trạm bơm và thiết bị phụ trợ

Tiếp nối việc tìm hiểu các chức năng và thiết bị cảm biến, việc ứng dụng tự động hóa vào trạm bơm thoát nước được cụ thể hóa thông qua các sơ đồ điều khiển hệ thống máy bơm và thiết bị phụ trợ. Dưới đây là phân tích chi tiết một số sơ đồ điều khiển điển hình trong thực tế vận hành.

1. Sơ đồ điều khiển trạm bơm thoát nước gồm ba máy bơm công tác

Sơ đồ này tích hợp điều khiển hệ thống ba máy bơm công tác, máy nghiền rác, thiết bị cào rác, song chắn rác và các khóa van. Các thiết bị điều khiển và phát tín hiệu được bố trí tại hai vị trí: ngay tại nơi đặt thiết bị và tại tủ điều khiển trong phòng riêng của trạm bơm, giúp việc vận hành trở nên linh hoạt.

Nguyên lý hoạt động của máy bơm: Sơ đồ sử dụng cảm biến mực nước kiểu phao có tiếp điểm điện. Hệ thống máy bơm sẽ tự động được đưa vào làm việc khi mực nước dâng tới mức ngập 80% chiều cao ống hút (tính từ miệng hút tới mặt nước thải).

Liên động thiết bị phụ trợ: Hoạt động của song chắn, thiết bị cào rác, băng truyền và máy nghiền rác được thiết lập liên hoàn dựa trên tín hiệu chênh lệch mực nước trước và sau song chắn. Khi độ chênh lệch đạt ngưỡng quy định (chứng tỏ rác bẩn cản trở dòng chảy), quy trình sẽ diễn ra tuần tự: song chắn quay, cào rác đưa rác lên băng truyền, băng truyền chuyển rác vào máy nghiền, và cuối cùng máy nghiền hoạt động cùng với việc mở khóa van cấp nước vào máy nghiền.

Điều khiển khóa van sự cố: Bình thường, khóa van trên đường ống dẫn nước vào bể thu ở trạng thái mở. Nếu mực nước đầy tràn đến mức sự cố, hệ thống sẽ phát tín hiệu đóng khóa van này lại để ngăn nước thải tiếp tục vào, đồng thời mở khóa van trên đường ống sự cố (ống vòng dự phòng) để xả nước.

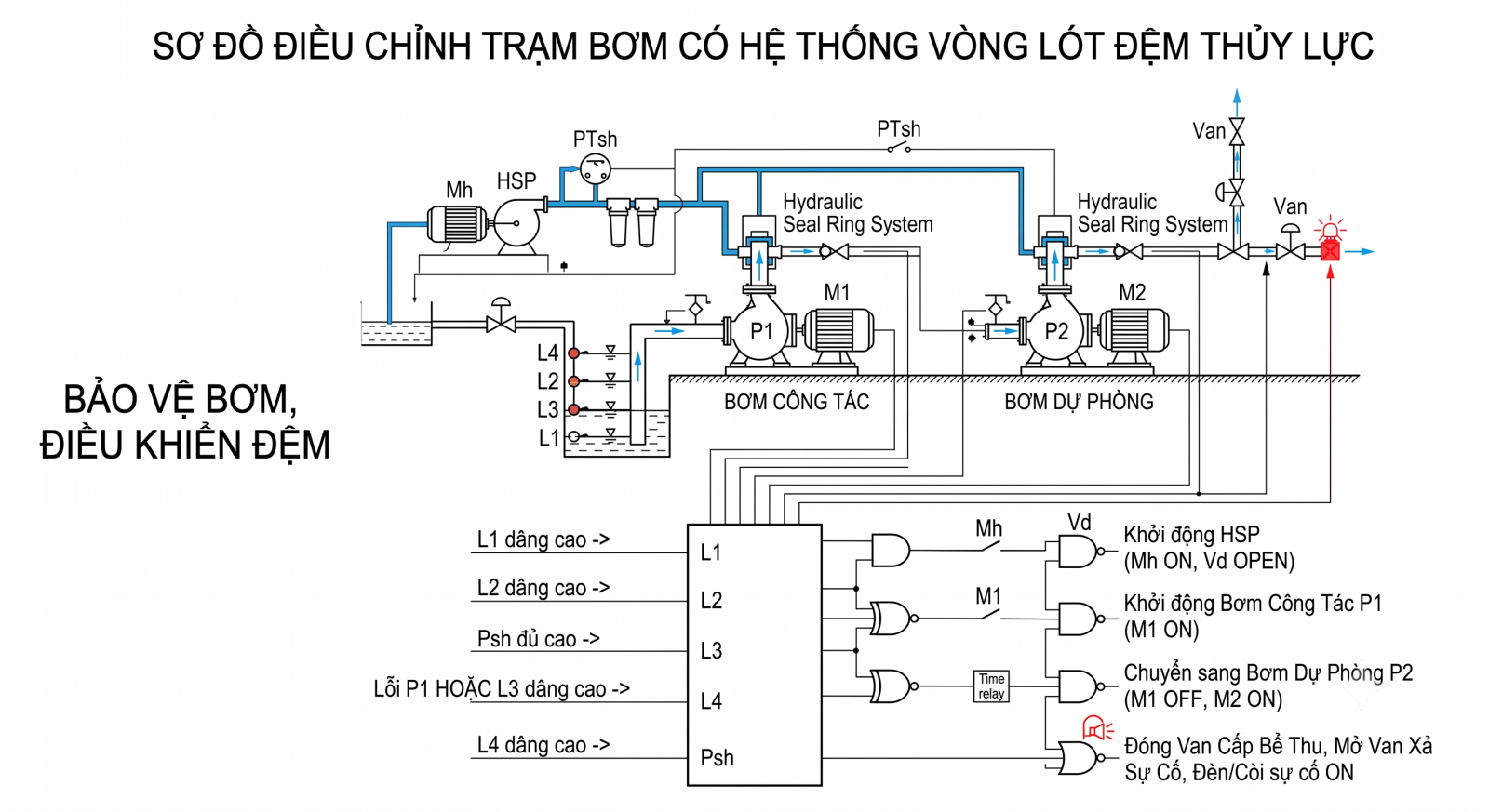

2. Sơ đồ điều khiển trạm bơm có hệ thống vòng lót đệm thủy lực

Đối với trạm bơm thoát nước sử dụng hai máy bơm (một máy công tác và một máy dự phòng) có hệ thống vòng lót đệm thủy lực trên ống đẩy, quy trình tự động hóa có những đòi hỏi khắt khe hơn nhằm bảo vệ thiết bị.

Điều kiện khởi động: Các máy bơm chỉ được phép hoạt động khi đã có đủ áp suất trong hệ thống vòng đệm thủy lực. Khi có tín hiệu khởi động máy bơm công tác, tín hiệu này đồng thời kích hoạt động cơ bơm nước vào làm khít các vòng đệm trên đường ống đẩy của máy bơm đó.

Quy trình gọi bơm dự phòng: Trạm bơm thường có một máy bơm công tác hoạt động. Máy bơm dự phòng tự động được đưa vào làm việc trong hai trường hợp: khi máy bơm công tác bị hỏng, hoặc khi mực nước trong ngăn thu dâng cao tới vạch sự cố.

Xử lý ngập lụt: Nếu cả hai máy bơm cùng chạy mà mực nước vẫn tăng đến ngưỡng sự cố, hệ thống sẽ tự động đóng khóa van cấp nước vào bể thu và mở khóa van xả sự cố, đồng thời phát tín hiệu còi hoặc ánh sáng báo đầy tràn về trạm điều khiển.

3. Sơ đồ điều khiển tự động song chắn rác và máy nghiền rác độc lập

Trong nhiều trạm bơm, hệ thống song chắn rác và máy nghiền rác được thiết lập thành một sơ đồ điều khiển độc lập để tối ưu hóa năng lượng.

Song chắn rác có thể vận hành ở chế độ bằng tay (ấn nút điều khiển) hoặc chế độ tự động. Ở chế độ tự động, song chắn làm việc theo chương trình thời gian cài đặt sẵn (sử dụng thiết bị KEP-12) hoặc theo tín hiệu báo mức nước vượt ngưỡng cho phép tại máng thu.

Máy nghiền rác thường được thiết kế ưu tiên chế độ điều khiển bằng nút bấm khi đã gom đủ lượng rác cần thiết. Việc hạn chế cho máy nghiền chạy tự động cùng lúc với song chắn rác giúp tránh tình trạng máy chạy không tải hoặc non tải, qua đó tiết kiệm điện năng tiêu thụ đáng kể.
