Tìm hiểu sơ đồ dây chuyền công nghệ của hệ thống cấp nước tự chảy

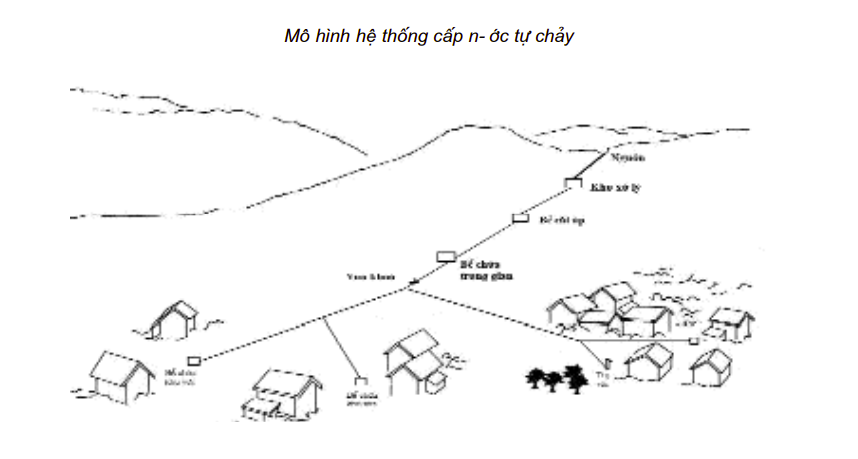

Trong hệ thống cấp nước tự chảy, các hạng mục công trình hoạt động liên quan chặt chẽ với nhau, tạo thành một dây chuyền khép kín từ nguồn nước đến tận tay người sử dụng. Sự cố ở bất kỳ khâu nào cũng sẽ ảnh hưởng đến hoạt động cung cấp nước chung. Dưới đây, Công ty TNHH Bích Vân sẽ giúp bạn hình dung rõ hơn về dây chuyền công nghệ này.

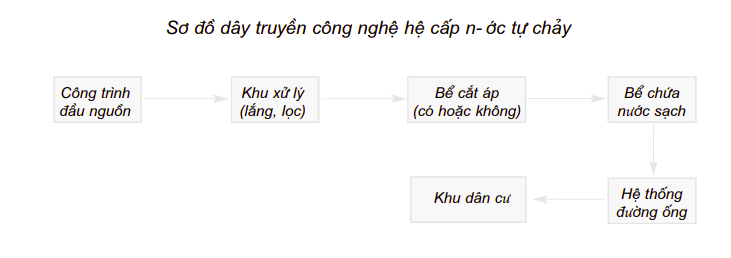

1. Sơ đồ dây chuyền công nghệ cơ bản

Sơ đồ dây chuyền công nghệ hệ cấp nước tự chảy đi theo trình tự tuần tự từ cao xuống thấp như sau:

Bước 1: Công trình đầu nguồn.
Bước 2: Khu xử lý (lắng, lọc).
Bước 3: Bể cắt áp (có hoặc không).
Bước 4: Bể chứa nước sạch.
Bước 5: Hệ thống đường ống.
Bước 6: Khu dân cư (Điểm tiêu thụ).

2. Sự hoạt động của từng hạng mục trong dây chuyền

Mỗi hạng mục trong sơ đồ trên đảm nhận một vai trò chuyên biệt để đảm bảo chất lượng và áp lực nước:

Công trình đầu mối (Đầu nguồn)

Điểm đầu tiên của dòng chảy trong một hệ thống cấp nước, nơi dòng chảy tập trung vào một đầu mối nhận nước, chảy vào kênh dẫn đến đường ống gọi là công trình đầu mối.
Mục đích cơ bản của công trình đầu mối là tập trung nước từ một hoặc nhiều nguồn vào một nguồn duy nhất.
Nguồn nước phải được bảo quản ở mức cao nhất có thể tránh được nguy cơ bị ô nhiễm.

Hệ thống xử lý

Bể lắng: Nguồn nước chảy vào bể lắng và có thời gian lưu lại giúp cho việc lắng các tạp chất lơ lửng, bùn sét, cát sỏi, lá cây... xuống đáy bể tránh tình trạng bào mòn hoặc tắc đường ống dẫn nước.
Bể lọc nhanh: Nguồn nước từ bể lắng chảy qua bể lọc nhanh. Tại đây các lớp vật liệu lọc nước sẽ giữ lại những cặn bẩn, chất lơ lửng không lắng ở bể lắng.
Bể lọc chậm: Nguồn nước sau khi qua bể lọc nhanh chảy qua bể lọc chậm. Vai trò của bể lọc chậm là khử màu và các chất lơ lửng có kích thước nhỏ.
Hệ thống khử trùng: Việc sát trùng nước bằng hoá chất dựa trên nguyên lý chung là tạo môi trường mà các vi khuẩn không thể tồn tại hoặc ngừng phát triển. Việc sát trùng nguồn nước có vai trò tránh nhiễm và tái nhiễm trong bể chứa và trong quá trình phân phối.

Bể cắt áp (Nếu có)

Vai trò của bể cắt áp là tạo điều kiện để dòng chảy được xả vào môi trường không khí, qua đó giảm áp lực xuống giá trị không, tạo ra một mực thuỷ tĩnh mới đồng thời bể cắt áp có tác dụng lắng cặn.
Trường hợp áp lực nguồn nước không lớn có thể không cần bể điều áp.

Bể chứa trung gian (Nước sạch)

Vai trò của bể chứa là cấp bù nước cho người dân sử dụng trong thời gian cao điểm vào ban ngày và tích trữ nước vào thời gian ít sử dụng ban đêm.

Hệ thống đường ống dẫn và phân phối

Vai trò của hệ thống đường ống là dẫn nước từ nguồn đến nơi tiêu thụ. Hệ thống đường ống kín tránh thất thu nước và ngăn cản các yếu tố ô nhiễm từ ngoài xâm nhập vào nguồn nước.
Ống chính: Vai trò phân phối đều nguồn nước cho các ống nhánh.
Ống nhánh: Cung cấp nước cho các bể chứa khu vực, các trụ vòi công cộng và các vòi cho cho hộ gia đình sử dụng nước.
