Tự động hóa điều khiển hệ thống máy bơm và các trạm mẫu tiêu chuẩn

Sau khi đã nắm rõ các chức năng cơ bản, việc tự động hóa điều khiển hệ thống máy bơm được hiểu là việc trang bị các thiết bị, phương tiện để hệ thống tự vận hành một cách an toàn mà không cần con người trực tiếp can thiệp. Để thực hiện điều này, cấu trúc sơ đồ liên hợp tự động hóa được chia thành các hệ thống chuyên biệt.

1. Các sơ đồ tự động hóa thiết yếu trong trạm bơm

Hệ thống điều khiển máy bơm được cấu thành từ sự phối hợp nhịp nhàng của các sơ đồ tự động sau:

Sơ đồ tự động hóa việc mồi bơm: Quá trình mồi nước bắt buộc phải hoàn tất trước khi động cơ chính chạy. Hệ thống sử dụng một ống vòng mồi nước có đặt van điện từ, kết hợp với các rơle kiểm tra (như RZN-67) để xác nhận sự kết thúc của việc mồi bơm. Đối với trạm có từ 3 máy bơm trở lên, người ta thường dùng chung một thiết bị hút chân không để tháo khí và mồi nước tự động.

Sơ đồ điều khiển khóa van trên đường ống đẩy: Khóa van được tự động mở ra hoặc đóng lại đồng bộ với sự làm việc của động cơ máy bơm. Tín hiệu đóng/mở van được điều khiển trực tiếp thông qua các tiếp điểm của khởi động từ nằm trong mạch chính của động cơ.

Sơ đồ bảo vệ tự động: Đóng vai trò như "tấm khiên" an toàn, hệ thống sử dụng các rơle sự cố để ngắt mạch điện ngay lập tức khi phát hiện nguy hiểm. Các sự cố thường gặp được bảo vệ bao gồm: ngắn mạch, quá tải động cơ (bảo vệ bằng rơle nhiệt hoặc áptômát), hoặc hệ thống bơm bị hỏng hóc.

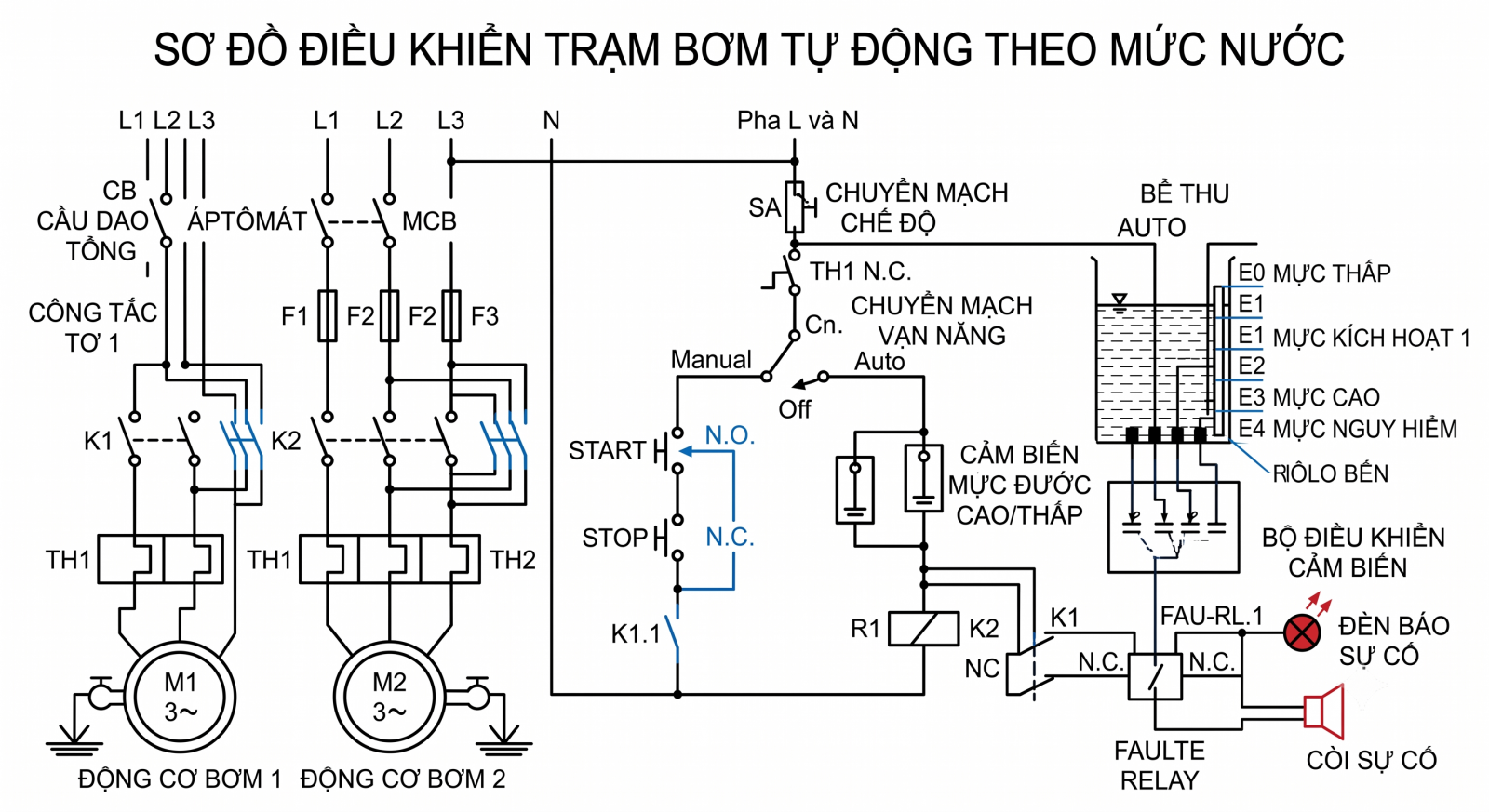

2. Sơ đồ điều khiển trạm bơm tự động theo mức nước

Một trong những ứng dụng phổ biến nhất là điều khiển trạm bơm tiêu thủy dựa trên mức nước thực tế trong bể chứa. Sơ đồ này thường điều khiển cụm gồm hai máy bơm (một máy công tác và một máy dự phòng):

Thông qua cầu dao chuyển mạch, hệ thống có thể hoạt động ở chế độ điều khiển bằng tay hoặc chế độ tự động.

Ở chế độ tự động, hệ thống sử dụng cảm biến mức nước kiểu cực điện đặt trực tiếp trong bể thu. Khi nước dâng ngập tiếp điểm của cảm biến, rơle sẽ kích hoạt máy bơm công tác.

Nếu nước vẫn tiếp tục dâng cao chạm đến mức nguy hiểm, hệ thống sẽ tự động gọi thêm máy bơm dự phòng vào làm việc chung. Trường hợp cả hai máy bơm đều hỏng hoặc mức nước vượt quá ngưỡng an toàn, rơle sự cố sẽ kích hoạt đèn và còi báo động để người điều hành xử lý.

3. Các trạm mẫu điều khiển tự động hệ thống máy bơm

Nhằm khắc phục tình trạng thiếu đồng bộ và khó khăn trong bảo dưỡng do sử dụng quá nhiều sơ đồ tự chế, các nhà chuyên môn đã tiêu chuẩn hóa và sản xuất ra các "trạm mẫu" điều khiển tự động. Tiêu biểu là hai loại trạm mẫu PEKH và XUNO:

Trạm mẫu kiểu PEKH: Được thiết kế đa dạng để khởi động các máy bơm động cơ điện áp thấp hoặc điện áp cao. Trạm PEKH đảm bảo đầy đủ chức năng như điều khiển tự động, bảo vệ hệ thống khi bị ngắn mạch, quá tải, quá nóng ổ trục, hoặc ngắt máy khi ngập lụt trạm bơm. Nó cũng có hệ thống liên động để ngăn ngừa máy bơm khởi động lại khi chưa khắc phục xong sự cố.

Trạm mẫu kiểu XUNO: Dùng cho hệ thống máy bơm động cơ lồng sóc. Trạm XUNO cho phép điều khiển linh hoạt ở 3 chế độ: tại chỗ, tự động và từ xa. Điểm ưu việt của hệ thống này là khả năng tự động khôi phục sự làm việc của máy bơm sau khi bị mất điện áp ngắn hạn (khoảng 4-5 giây), giúp quá trình vận hành không bị gián đoạn.
